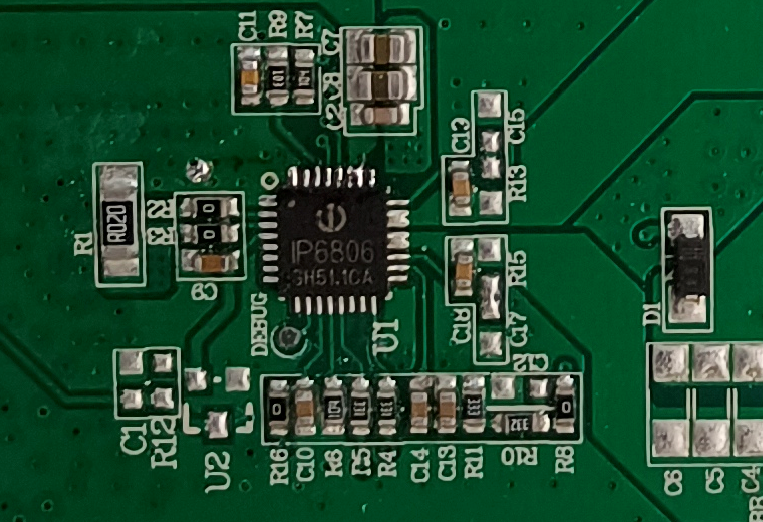

在移动设备无线充电、便携式电源及智能穿戴领域，IP6806 以其集成度高、效率优越和灵活的外围接口备受青睐。但在落地应用过程中，外围电路设计不到位或调试不充分，往往导致充电效率下降、温升过高、兼容性差，甚至出现系统不稳定。本文从实战角度出发，聚焦电源输入、MOS 驱动、电池检测、PCB 布局与调试流程，梳理常见误区并给出解决思路，帮助工程师快速上手。
一、电源输入与滤波设计
输入电压范围把控
IP6806 支持 4.5V～6.5V 宽输入，但实际应用中，供电源到位与否关系充电功率上限。若采用 5V 源，建议留出 5% 余量，避免动态负载下电压跌落触发欠压保护。
滤波电容与布局
根据手册建议，在芯片 VIN 引脚近旁并联 10μF陶瓷与 1μF高频贴片，以兼顾大电流纹波抑制与高频噪声滤除。常见误区：滤波电容集中在供电源输入端而非芯片引脚，导致寄生电感增大，开关噪声耦合至芯片内部，出现启动失败或振荡不稳定。
二、开关 MOS 管选型与栅极驱动
低 RDS(on) 与驱动电荷
IP6806 内置高侧和低侧驱动，建议选用 VGS(th)<2V、RDS(on)<20mΩ 的双 N 沟 MOSFET，以降低导通损耗。误区：单纯追求低 RDS(on) 却忽略了 Qg（栅极电荷），导致驱动速度过慢，开关损耗反而增大。
栅极电阻与布局
为防止振铃和 EMI，建议在 MOSFET 栅极放置 10Ω～22Ω 的栅极电阻，且将电阻、MOSFET 与 IP6806 的 GATE、SW 引脚紧凑布局。误区：标签电阻与 MOSFET 分散布局，导致布线寄生电感增加，产生高频振荡。
三、电池检测与过热保护
电池电压采样
IP6806 提供 BAT 引脚监测电池电压，需接入 100kΩ/200kΩ 分压网络，保证采样电压落在芯片输入范围。误区：分压电阻阻值太小，增加偏置电流；太大，则抗干扰能力差，影响精度。
热敏电阻 (NTC) 保护
过热保护依赖 THM 引脚，通常接入 100kΩ@25℃ 的 NTC。常见误区：MCU 侧读取温度而不配合硬件限流，失去硬件自保护能力。正确做法是在 THM 引脚上加 0.1μF 陶瓷，滤除尖峰噪声，避免假过热。
四、PCB 布局与 EMI 防护
电流回路最短化
IP6806 大电流环路包括 VIN–CIN–SW–电感–MOSFET–GND，要把回路尽量紧凑，确保地层连续。误区：将电感与 MOSFET 分置两侧，不利于回流路径，增加 EMI 发射。
地层处理
建议采用多层板，底层铺满接地铜箔，并在 MOSFET、感应线圈附近设置过孔，形成等势焊盘。误区：单面或双面地面处理不到位，造成地弹环路干扰。
五、调试常见误区及解决方案
充电功率测试不稳定
误区：直接用电源单元测试输出，而忽略了线缆、电感及温度的影响。方案：实机测试时配合标称线缆、真实负载，并记录环境温度。
多设备兼容性差
误区：只验证单一电池版本，忽略不同行业标准（如 21700、18650）容量与内阻差异。方案：在不同电池型号与电量状态下，测试充放电曲线，确保软硬件阈值设置合理。
温度报警误触发
误区：THM 采样滤波不足，噪声干扰造成误判。方案：提高 THM 端旁路电容至 0.01μF～0.1μF，结合软件延时滤波。
芯片锁死无法启动
误区：电源输入瞬态冲击过大，触发 UVLO 或 OTP。方案：增设 TVS 二极管，提升输入瞬态抗扰能力；同时在上电时序中加入软启动延时。
结语
IP6806 在无线充电与便携式电源领域展现出卓越性能，但要发挥最佳效果，工程师必须在外围电路设计与调试方法上多加推敲。本文梳理了从输入滤波、MOS 驱动、电池与过热保护到 PCB 布局、调试误区的全流程要点，希望能帮助你少走弯路、快速验证。欢迎在评论区分享你的实战经验与疑难挑战，让更多人一起成长。关注我们，下一篇将深入解析 IP6806 内部寄生参数与高级优化技巧！
