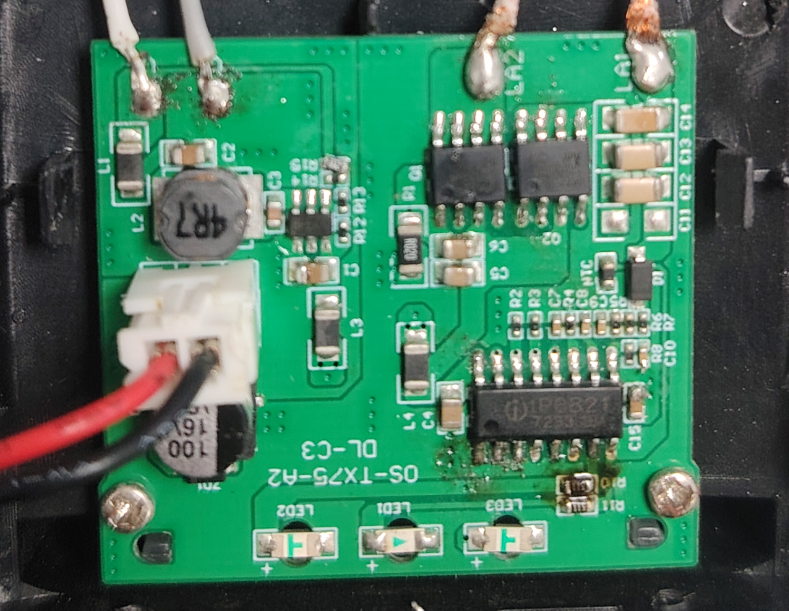

IP6821标准参数
明明芯片标称支持15W，板子一上电却“功率上不去、效率不稳定、发热还吓人”。很多人第一反应是怀疑线圈、谐振、电容，最后兜兜转转才发现：真正拖后腿的，往往是外部全桥功率MOS管没选对。
对IP6821这类无线充电发射控制SOC来说，内置2P2N H桥驱动只是把门打开了；能不能把5W到15W这段功率跑得顺、跑得稳，外部功率MOS才是决定上限的那只“手”。而在所有选型维度里，电气参数匹配永远排在第一位：耐压、导通电阻、栅极电荷——三个参数选错一个，轻则效率差温升高，重则击穿失效、EMI失控、保护频繁动作。
下面就把这三项参数的选型逻辑拆开讲清楚，让你能用一套“可落地”的思路，为IP6821找到真正合拍的功率MOS。
一、先把边界画清楚：IP6821到底在什么工况里工作
做选型之前，要先承认一个现实：无线充电发射端的功率器件，工作环境远比“直流开关电源”更复杂。它不是单纯的低频导通，而是高频开关、谐振能量来回摆动，电压尖峰、反电动势、寄生电感都会把参数表上的“典型值”推向极限。
IP6821的工作电压范围是4V到20V，输出功率覆盖5W到15W。这意味着外部全桥MOS要面对：
宽输入电压：从低压到接近20V上限都可能出现
高频开关：H桥驱动不断换向，损耗来自“导通”也来自“开关”
可能的尖峰与过冲：实际Vds远不止等于适配器电压
满功率持续工作：15W应用更考验温升与效率
系统有保护协同：IP6821本身支持输入过压/欠压/过流保护、线圈电压振幅限制等，MOS需要能扛住保护动作前的瞬态应力
所以，电气参数匹配不是“随便找个30V MOS就行”，而是要把安全、效率、驱动能力放在同一张桌子上一起算。
二、耐压（Vds）：不是“够用”，而是要“留余量”
耐压是底线。无线充电发射端最典型的坑就是：适配器12V供电，用了30V耐压MOS，静态看似够了，动态却被尖峰击穿。
参考更稳妥的经验区间：
如果是12V适配器供电、目标15W应用：Vds选30V到40V更稳妥
如果输入电压可能接近20V上限：必须考虑更高耐压型号，确保异常情况下也不会被击穿
这里有两个关键点容易被忽略：
1）Vds不是“电源电压”，而是“器件可能看到的峰值电压”
H桥在换向时，寄生电感、电流续流路径、反电动势都会叠加出尖峰。你在示波器上看到的波形，往往比你想象得更“尖”。
2）余量不是浪费，而是可靠性成本
Vds留足余量，等于给系统“抗偶发”的能力。尤其量产产品，环境温度、线圈偏移、异物、负载变化都会让应力变得更不可控。
结论很简单：先把耐压选到安全带宽里，再去优化效率与温升。安全都保不住，谈不上“性价比”。
三、导通电阻（Rds(on)）：它决定了你板子到底热不热
如果说耐压决定“会不会死”，Rds(on)决定“活得好不好”。在5W到15W的应用里，Rds(on)几乎是影响效率和温升的第一变量。
参考建议是：
面向5W-15W应用，通常需要选择Rds(on)在10mΩ甚至更低级别的MOS
在15W满功率时，低Rds(on)能显著降低导通损耗，提升转换效率，也是实现“10W负载下转换效率高达85%”这类性能表现的重要基础
这里要把思路摆正：
Rds(on)不是“越低越好”这么一句话就能结束的，它还牵连封装散热、成本、栅极电荷与驱动压力。尤其在全桥结构里，你不是用一颗MOS，而是四颗一起发热；一颗温升上去，Rds(on)还会随温度上升而变大，最后形成“越热越耗、越耗越热”的连锁反应。
因此在15W应用中，你要把Rds(on)当作“温升控制阀门”。你想要更低的温升、更稳定的效率曲线，就必须为更低的Rds(on)和更好的散热付出代价，这是工程的真实世界。
四、栅极电荷（Qg）：决定开关快不快、EMI乱不乱、驱动吃不吃力
很多人只盯着Rds(on)，忽略Qg，最后的结果是：导通损耗是降下来了，但开关损耗、EMI、波形质量却变差，整机不稳定，甚至出现“保护乱跳、效率波动、温度异常”。
在IP6821方案里，Qg的匹配逻辑是这样的：
Qg越小，开关越快，开关损耗越低
Qg越小，对驱动电流的要求也越小
选择Qg与IP6821驱动能力相匹配的MOS，可以优化开关波形，减少EMI，并确保开关频率稳定
IP6821的驱动模块死区时间可通过软件配置，这给不同开关特性的MOS匹配提供了灵活性
简单理解：
Rds(on)决定“导通时耗不耗电”，Qg决定“切换时费不费劲”。全桥高频开关下，切换次数非常多，Qg不合适，就会把“每一次开关的小损耗”累积成“整机发热的大问题”。
更现实的一点是：你选了低Rds(on)的MOS，往往Qg也会变大；如果IP6821的驱动能力无法把栅极迅速充放电，开关沿变慢，反而让开关损耗上升、波形更糟、EMI更难做。
所以，真正的选型是一个平衡：
在满足耐压安全的前提下，让Rds(on)与Qg之间达到“驱得动、开得快、热得少”的组合点。
五、别忘了全桥是“四颗一起干活”：参数一致性是隐形门槛
IP6821需要外配全桥功率MOS，也就是四颗MOS组成H桥。选型时很关键的一条是：四颗MOS参数必须尽量一致，尤其是Rds(on)和Qg。
不一致会带来什么？
桥臂不平衡、损耗分布不均、某一侧更热、更容易进入恶性循环，最终表现为效率下降、局部温升异常甚至可靠性风险。
如果你在调试时发现“同样的板子，只有某两颗MOS特别烫”，不要急着怪散热铜皮，先检查是否存在器件批次差异、参数不一致、布局导致驱动差异等问题。
六、把电气参数放回场景里：5W-10W与10W-15W的侧重点不同
IP6821支持5W~15W，但MOS方案不一定能“一套通吃”。电气参数的取舍必须跟功率目标绑定。
1）5W-10W：更看重成本与基本可靠性
典型场景：TWS耳机充电仓、智能手表底座等。持续功率不高、峰值电流较小。此时可以在满足耐压与电流需求的前提下，适度放宽Rds(on)，优先考虑成本优势更明显的型号，但仍要关注小电流下的导通特性，避免低负载效率太差。
2）10W-15W：效率与温升是硬指标
典型场景：智能手机、平板快充发射座。必须选低Rds(on)、低Qg的MOS，同时认真评估散热，确保15W满功率时结温在安全范围内。
另外，IP6821集成输入电源动态功率管理（DPM）功能，能在温度过高时智能调节功率；但别把DPM当成“兜底万能药”——器件选型与散热做得好，DPM才能从“保命功能”变成“体验优化”。
七、落地选型的四步法：从参数表走到能量产的板子
面对主流厂商的大量MOS型号，别靠直觉挑。你可以按这个顺序推进：
1）明确需求
最大功率、输入电压范围（是否会到20V）、尺寸限制、成本预算、散热条件。
2）初筛核心参数
按输入电压确定Vds区间：12V/15W优先30V~40V；若可能接近20V上限则考虑更高耐压
按目标功率与温升预期估算Rds(on)上限，尽量靠近10mΩ或更低
参考IP6821对驱动的现实能力，筛掉Qg过大的型号，避免驱不动
3）在主流厂商库里做候选池
可以在英飞凌、安森美、威世、华润微等主流厂商产品库里，用筛选工具按Vds、Id、Rds(on)、Qg与封装快速找到若干候选。
4）原型验证：效率、温升、波形，一个都不能少
对比价格、供货只是开始。最终决定权在测试台上：
看效率：不同功率点是否稳定
看温升：15W持续时四颗MOS温度分布是否均衡
看波形：开关波形是否干净、是否有明显过冲与振铃
原型板测试，是验证“匹配是否成功”的唯一标准。
选MOS这件事，表面是三组参数：Vds、Rds(on)、Qg；本质是你对“安全余量、损耗构成、驱动能力、场景目标”的综合判断。IP6821给了一个高集成、低发热、带保护的发射控制核心，但要把它的15W潜力真正释放出来，外部全桥MOS的电气参数必须选得精准、选得成体系。
