苹果12无线充电线圈

在你日常使用iPhone12时，可曾想过，短短一枚MagSafe磁吸无线充电器，如何以90克的超轻体量，兼备高效稳定的5V输出？它既无需繁琐线缆，又能实现精准定位与安全充放，一场看不见的封装技术竞赛，便在此展开。今天，我们基于充电头网与CNAS授权实验室的深度拆解报告，从IC级视角，拆解苹果对极致体验的不断追求。

从简约环保包装说起
典型苹果风格的白色纸质外盒，正面只有MagSafe Charger与极简线条的产品图；内部纸槽与卡纸完美固定充电板与线缆，全程无塑料，不仅凸显环保理念，也为后续解构提供了充足的保护。这样的设计，既彰显品牌调性，更让人佩服苹果在细节处的用心。

双单元协同：输入与发射的极致分工
一枚MagSafe充电器，其电路分为“USB-C线头单元”与“线圈发射单元”两大部分。前者聚焦能量输入与电压转换，后者承担磁吸定位与无线功率发射；二者在仅90mm×40mm的铝合金机身内，紧凑排列，毫无冗余。

1. USB-C线头单元

• TI定制BOOST同步升压IC（丝印“2ASH”）：基于TPS61178架构，FC-BGA倒装封装内置两颗16mΩ同步MOS管，支持强制PWM和轻载PFM模式切换。配合3.3µH高频电感与3颗22µF并联电容，实现5V/3A输出的稳健性与高效性。

• Cypress CYPD2104 Type-C接口控制IC：BGA封装下的ARM Cortex-M0内核，实现USB-PD协议握手及动态功率管理，确保不同充电器与手机间的安全协同。

• 保护与稳压：丝印“1324V”的DFN封装IC负责过压、过流保护，大面积铜框架下集成双MOS；安森美NCP715低功耗LDO（丝印“2P”）输出3.3V电压，为主控电路提供可靠电源。

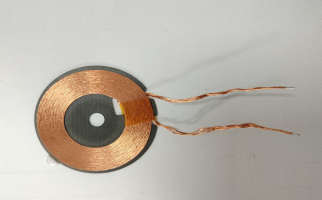

2. 磁吸发射单元

• 环形钕铁硼磁体阵列：16块强磁体精准拼装，45°自适应吸附，对齐iPhone12背部MagSafe环形导磁片，既保证牢固吸附，又便于单手取下。

• NFC线圈并置：外圈一片NFC线圈，巧妙与无线充电线圈共存，通过精细PCB分层设计，避免电磁干扰；用户可同时享受近场通信和无线充电功能。

• ST意法定制发射IC STWPSPA1：采用WL-CSP晶圆级封装与FC-BGA双重技艺，芯片与硅片几乎同体，内置H桥MOS，实现高达7.5W的无线功率传输，效率可达80%以上。

• 连接认证与控制：STM32F446MEY6高性能MCU，WL-CSP+FC-BGA双封装，32bit ARM Cortex-M4内核带DSP/FPU，承担无线认证、温度监测和异常保护。同步整流降压器（MPS DFN-8）与两颗DFN3×3 MOS（丝印“06 OBU”）协同构建完整的电源管理矩阵。
  封装技术的秘密：FC-BGA vs. WL-CSP
  倒装FC-BGA在焊接强度、EMI抑制和热分散性能上占优；而晶圆级WL-CSP则最大限度缩减封装厚度，两者合用既保证了信号完整性，也让体量几近极限。X-ray与DECAP图中，管脚框架与内置MOS无所遁形，每一处微细结构都昭示着苹果对“极简”与“功能”的双重苛求。
  极致不仅在硬件


  走进2026年，SiP与Chiplet技术正重塑封装格局。苹果在MagSafe充电器中率先运用多种倒装工艺，以“尺寸最小化、性能最大化”为出发点，描绘了更轻、更薄、更智能的未来配件蓝图。铝合金后壳成为了散热利器，PCB多层设计兼顾EMC与耐久性，每一毫米都凝结着工程师的匠心。
  一枚小小充电器，折射出行业对先进封装与系统级设计的终极追求。你最好奇MagSafe充电器的哪处细节？欢迎点赞、评论或收藏，与我们一起探讨更多隐藏在硬件背后的极致秘密。期待你的观点与见解！
