无线充电器接收线圈

在当今这个追求极致便捷的科技时代，拿起手机就能充电，无需寻找线缆的繁琐，已成为许多人的日常。这份便利的核心，并非藏在充电板里，而是悄然内置于您手机内部的一个关键部件——无线充电接收线圈。它如同一个无声的能量捕手，精准地捕捉着无形的磁场，并将其转化为驱动设备运行的直流电能。

能量捕获的奥秘：从磁场到电流

无线充电接收端工作的本质，是电磁感应与谐振耦合的精密协作。当充电板（发射端）接通电源后，其内部的电路会将直流电转换成高频交流电，并通入发射线圈。根据法拉第电磁感应定律，变化的电流会产生变化的磁场，于是，充电板周围便形成了一个高频交变磁场。这个磁场就是传输能量的“无形桥梁”。

此时，置于充电板上的手机内部的接收线圈便登场了。当这个交变磁场穿过接收线圈时，由于磁场的强度和方向在不断快速变化，导致穿过线圈的磁通量也随之改变。这一变化会在线圈的两端“推”动电子移动，从而感应出交流电压和电流。简单来说，接收线圈就像一个高效的“磁能收割机”，将空间中无形的磁场波动，成功转化为了有形的电能。

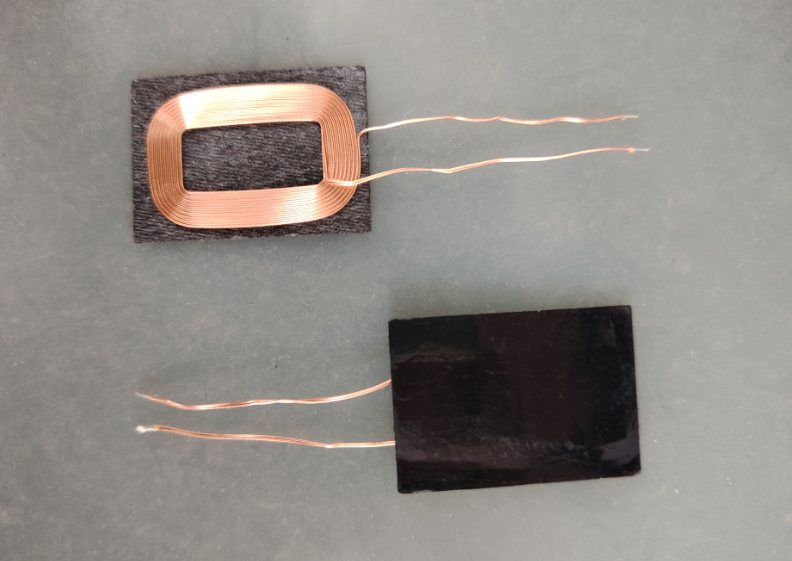

精工细作的线圈：材料与结构的智慧

为了高效捕获能量，接收线圈的制造充满了材料科学与结构设计的巧思。线圈的主流材质是高纯度铜。这是因为铜的导电性能仅次于银，却能以远低于银的成本实现极佳的导电性和散热能力。

特别是在高频工作环境下，普通导线会因为“趋肤效应”（高频电流倾向于集中在导线表面流动的现象）导致电阻增大，损耗加剧。这就好比在拥堵的道路上，车辆只能挤在外侧车道通行，效率大打折扣。为了解决这一问题，接收线圈通常采用利兹线（由多股相互绝缘的极细铜线绞合而成）或类似的多股绞线。这种结构能有效增加导体的等效表面积，让电流更均匀地分布，从而显著降低高频损耗。实测表明，在100kHz以上的工作频率时，利兹线比普通铜线的电阻降低可达40%。

在线圈的下方或周围，您还会发现一层特殊的磁性材料，如铁氧体或纳米晶。这层材料并非装饰，它扮演着“磁场交通警察”的角色。其核心功能是导磁和屏蔽：一方面，它能将发射端产生的散乱磁场像漏斗汇聚水流一样，集中引导至接收线圈，提高耦合效率；另一方面，它防止磁场向手机内部泄露，避免对其他精密元件造成干扰或产生有害的涡流损耗。这种“铜线圈+磁性材料”的复合结构，就如同交响乐团的协作，铜负责电流传输的主旋律，磁性材料则像指挥家精准地调控着磁场的分布。

从交流到直流：能量的精密“加工”之旅

接收线圈感应产生的电能是交流电，无法直接为手机的锂电池充电。因此，一个精密的能量转换“流水线”紧随其后。

首先登场的是整流电路。它的任务是将方向交替变化的交流电“拉直”为单向流动的脉动直流电。这个过程类似于将双向车流疏导为单向通道，通常由二极管或更高效的MOSFET开关管组成的桥式电路完成。

接下来，滤波与稳压电路开始工作。脉动的直流电还夹杂着许多高频波纹，不够平滑。电容和电感元件便充当了“能量缓冲池”，吸收电流的波动，输出平稳稳定的直流电。最后，专用的电源管理芯片（如BQ51013、IP6808等）会动态监测电池的状态，精确调节输出电压和电流，确保电池以安全高效的方式充电，并在充满后自动终止能量传输，防止过充损伤。

智能对话：线圈之间的“悄悄话”

现代无线充电系统不仅是能量的单向传递，更是一场发射端与接收端之间的智能对话。接收端芯片会通过一种称为“负载调制”的技术，反向向发射端发送信号。其原理是，接收端通过改变自身电路的负载（相当于改变对能量吸收的“胃口”），来微妙地影响发射线圈的电流变化，发射端通过解码这种变化，就能获知接收端的身份信息、所需的功率大小以及充电状态等。正是通过这种无声的“交流”，充电板才能确认放上的是合法设备而非异物，进而启动大功率充电，并在手机电池充满后智能断电。

效率挑战与未来演进

尽管技术日益成熟，但能量在传输过程中的损耗仍是核心挑战。损耗主要来源于线圈电阻产生的焦耳热（如同“摩擦生热”）、发射与接收线圈未对准造成的“磁力泄漏”，以及前述的趋肤效应等。

技术迭代正不断推动接收端突破物理极限。例如，更薄的纳米晶合金磁片（厚度仅0.1mm）被用于聚焦磁场，可提升效率达20%。一些设备开始采用多线圈矩阵设计，设备内嵌多个微型接收线圈，自动切换至与发射端对齐最好、信号最强的单元，实现“任意放置快充”。此外，氮化镓（GaN）等新型半导体材料的应用，使得整流电路体积大幅缩小，同时转换效率更高。随着可折叠设备兴起，研究人员还在探索氧化铟锡（ITO）等透明导电材料，未来或许会出现像隐形眼镜般贴合在设备表面的透明无线充电模块，告别笨重的金属线圈，实现真正的无缝集成。

这个看似简单的铜线缠绕物，实则是凝聚了电磁学、材料学与电子工程智慧的结晶。它默默驻守在设备内部，将无形的磁场转化为驱动我们数字生活的可靠能量。
