无线充电发射模块线圈怎么制作



在科技飞速发展的当下,无线充电技术已悄然融入我们的生活。从智能手机到智能手表,众多设备都支持这一便捷的功能。而对于电子爱好者或DIY创作者而言,自制一个高效的无线充电发射线圈不仅充满乐趣,还能加深对这项技术的理解。下面将详细介绍如何制作一款符合Qi标准的无线充电发射线圈。

一、材料选择:奠定高效基础

导体材料的导电性和耐高温性至关重要。常用的铜线、铝线是不错的选择,它们如同高速公路般让电流畅通无阻。想象一下,如果把电子比作车辆,那么优质的导体就是宽阔平坦的道路,能确保“交通”顺畅且少拥堵。例如,高纯度的铜线因其低电阻特性,能有效降低能量损耗,减少发热现象,从而提升整体效率。

二、设计规划:精准定位性能目标

  1. 形状与尺寸:根据应用场景选择合适的形状,如圆形(遵循Qi标准)或方形。以5W设备为例,通常采用直径约5~7cm的圆形线圈;若功率增至10W,则需要更大的尺寸和更多的匝数来承载更高的电流。这就像建造不同规模的桥梁,必须根据实际情况确定跨度和承重能力。

  2. 匝数设定:一般控制在10~20匝之间,其中5W设备推荐使用15匝左右,而10W设备则需更多匝数以满足更高的功率需求。过多的匝数会增加电阻导致过热,过少则无法达到所需的电感量。

  3. 电感量计算:运用公式L≈(N²×μ₀×A)/l进行估算,目标是使电感值落在Qi标准的5~20μH范围内。这个过程类似于调配音乐中的音调,通过调整参数组合实现最佳谐振效果。

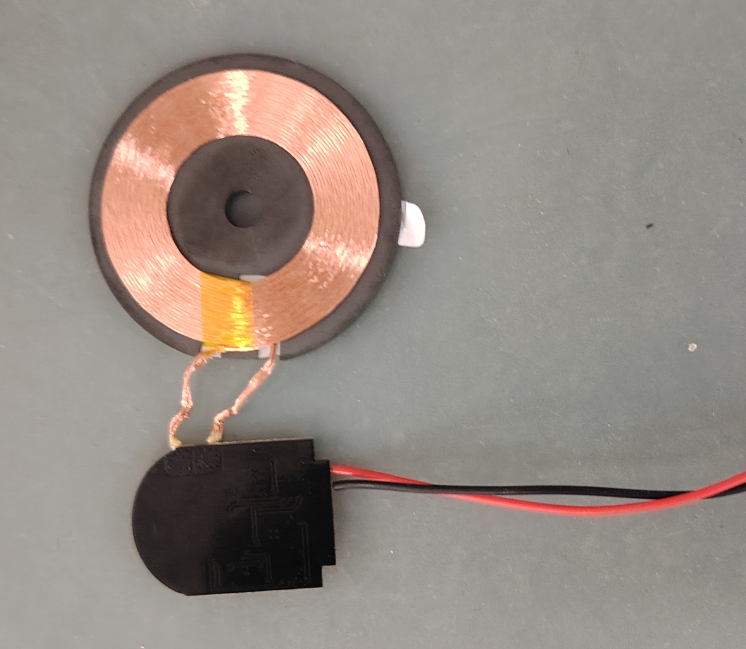

  4. 无线充电发射模块线圈怎么制作

三、绕制工艺:匠心打造精细结构

  1. 模具准备:选取合适的圆柱体(如废旧电池或瓶盖)作为支撑物固定在基板上,其直径决定了线圈的整体框架。这一步好比搭建房屋骨架,为后续施工提供稳定的基础。

  2. 手工绕线技巧:沿着模具表面顺时针方向紧密排列漆包线,避免交叉重叠。每一层都要保持均匀间距,如同编织毛衣时的针脚一样整齐有序。这样做不仅能保证外观美观,更重要的是确保磁场分布均匀,提高能量传输效率。

  3. 磁片应用:在线圈下方粘贴铁氧体磁片,完整覆盖投影区域。这些小小的黑色方块就像磁铁吸铁石般增强磁力耦合,同时有效降低工作温度,延长使用寿命。

四、电路集成:赋予生命活力

完成物理构造后,接下来是赋予它“灵魂”——连接驱动电路。选用专门的无线充电发射IC芯片(如Ti BQ50021或伏达NU1009),配合适当的补偿电容组成完整的控制系统。这部分工作犹如给汽车安装引擎,只有两者完美匹配才能发挥出最佳性能。此外,还需注意安全措施,比如添加过流保护装置防止短路事故的发生。

五、测试优化:追求极致体验

一步是对成品进行全面检测。使用LC表测量实际电感值是否接近理论值;通过负载试验观察不同距离下的充电效率变化;检查是否有异常发热点存在。针对发现的问题及时调整参数,比如增减匝数、更换更粗导线等方法加以改进。整个过程就像是医生给病人做体检,确保每一个细节都处于最佳状态。

制作一个合格的无线充电发射线圈需要综合考虑材料选取、设计布局、制造工艺、电路配置以及后期调试等多个方面。每一步都蕴含着科学原理和技术细节,但也正因如此才使得这个过程既具挑战性又富有成就感。希望本文能帮助读者朋友们成功打造出属于自己的高效无线充电器!
