无线充发射原原理图
电磁波在空气中无声穿梭，金属线圈内暗流涌动，这项曾被特斯拉设想的无线能源传输技术如今已成为现代人触手可及的日常。当我们随手将手机放在充电底座时，背后的电子交响乐正通过精密编排的电路图奏响能量传递的乐章。
能量转换的核心舞台
无线充电系统的发射端如同交响乐团的指挥，由XT60电源接口引入12-26V直流电，这个电压范围相当于为不同排量的发动机配置变速箱，能够适配3S至6S锂电池组的输出特性。整流电路率先登场，将直流电转化为高频交流电的过程，犹如把平静的溪流转变成规律起伏的潮汐，为后续的电磁场构建奠定基础。
磁场构建的精密工艺

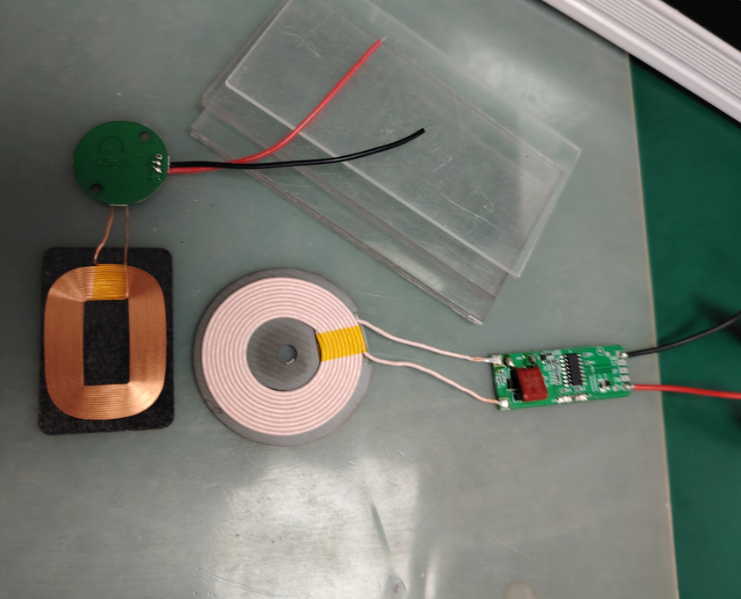

发射线圈的铜线缠绕看似简单，实则暗藏玄机。当20-50kHz的高频电流通过时，线圈瞬间化身为电磁场发生器，这个频率选择好比在人群中寻找最易产生共鸣的音叉，既要保证穿透力又要减少能量损耗。磁共振技术的加入使得系统像精准调谐的乐器，在特定频率下形成强耦合磁场，将能量传输效率提升至75%以上。
电子警卫的智慧值守
隐藏在电路中的滤波模块如同空气净化器，将电源中的杂波滤除后，干净的电流才能进入功率放大环节。过流保护电路则像经验丰富的消防员，当检测到异常电流时能在0.1秒内切断供电，这个反应速度比人类眨眼快三倍有余。温度传感器以0.5℃的精度监控着系统，防止设备化身冬日暖手宝。
设备对话的加密协议
当接收端靠近发射器时，两者会进行毫米级的电磁场探戈。Qi协议定义的通信机制如同机场塔台与飞机的加密通话，通过负载调制技术以2Kbps速率交换数据，这个速度虽然不及4G网络的万分之一，却足够完成设备认证、功率协商等关键对话。异物检测功能如同安检扫描仪，通过磁场畸变识别出钥匙硬币等金属物品，避免其变成微型电磁炉。
动态调节的智能中枢
功率控制芯片堪称系统的智慧大脑，能根据接收端需求实时调整输出，这个过程好比给不同体型的运动员递送恰到好处的补给。当手机电量从20%充至80%时，系统会自动将发射功率从15W逐步降至5W，既保证充电速度又控制发热量。这种动态调节的精度可以达到毫瓦级，相当于在百米高空控制羽毛飘落的轨迹。
未来技术的演进蓝图
新一代发射器开始集成GaN氮化镓器件，这种材料的电子迁移率是硅的10倍，让系统效率突破90%大关。空间自由定位技术正在实验室萌芽，通过阵列线圈的组合控制，未来或许能在桌面任何位置实现精准充电，就像在舞台追光灯下自由移动的演员仍能获得均匀照明。
从实验室原型到消费电子产品，无线充电发射器的进化史凝结着电磁学与微电子技术的双重突破。当我们看着手机电量数字平稳上升时，正有无数的电子在看不见的轨道上进行着精密编队，而这一切都始于那张充满智慧结晶的电路原理图。
