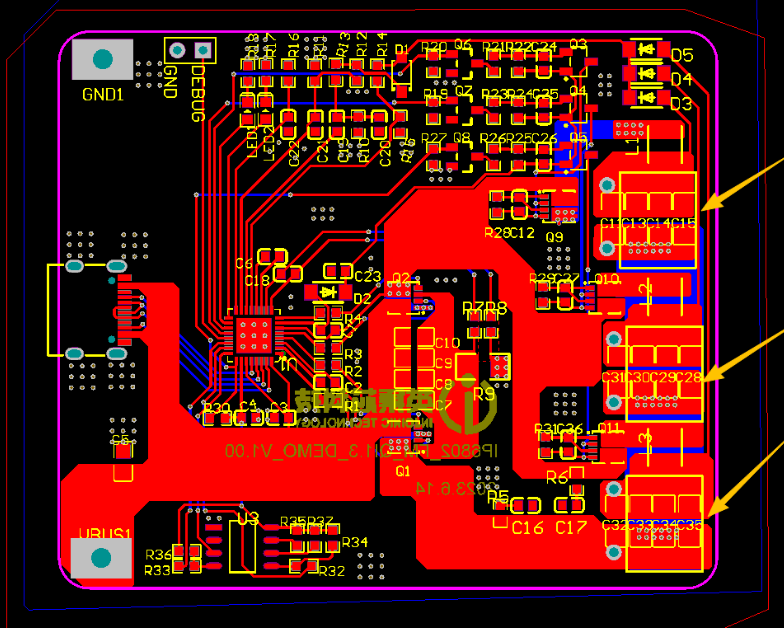

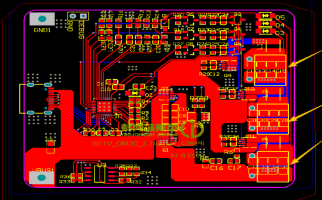

无线充电器设计原理图
当手机轻触充电板，无形的磁场能量是如何被捕获、转化，最终安全注入电池的？这个过程的终点站——接收端，尤其是其整流与稳压模块，堪称整个系统的“能量驯化师”。它决定了充电效率的上限，更是设备安全的最后防线。今天，我们深入原理图，拆解这颗核心模块的精密设计。
能量转化的第一站：整流电路
无线充电始于交流磁场。接收线圈感应出高频交流电，但电池需要的是直流电。将交流“整流”为直流，是接收端的首要任务。
这一关键转换通常由肖特基二极管构成的桥式整流电路完成。肖特基二极管以其低导通压降和快速开关特性，成为高频无线充电的理想选择。电路巧妙引导交流电的方向，将其“捋顺”为单一方向的脉动直流电。正如小米无线充电专利中所描述的接收器，其核心正是包含这样的整流电路来完成初步能量形态的转变[1]。
从“脉动”到“平稳”：稳压模块的精妙设计
整流后的脉动直流电，电压仍不稳定，无法直接为电池充电。此时，DC-DC转换器扮演了“智能稳压器”的角色。
在接收端，降压型（Buck）转换器是主流。它通过高速开关管的控制，配合电感与电容，将波动的输入电压精准“削峰填谷”，输出设备所需的稳定电压。为了应对更复杂的充电场景（如输入电压可能低于输出电压），先进设计会采用多相降压或升降压（Buck-Boost）转换器，确保在全周期内保持高效能量传输，这正是提升无线充电功率的关键技术路径之一[1]。
隐形的安全卫士：EMI滤波设计要点
整流和稳压确保了能量“可用”，而EMI（电磁干扰）滤波则确保了能量“无害”。高频开关电路本身就是干扰源，不良的滤波设计会导致设备自身性能下降并干扰外界。
接收端的EMI滤波设计，核心在于构建精准的“噪声过滤器”：
π型滤波电路：经典结构，由两个电容和一个电感组成，能有效滤除沿输出线传导的高频噪声。
共模与差模干扰分治：需使用共模扼流圈抑制共模干扰，搭配X电容和Y电容滤除差模干扰。原理图必须明确这些安全关键元件的参数。
布局与接地是灵魂：滤波元件必须紧靠噪声源（如DC-DC芯片开关节点）。一个完整、低阻抗的接地平面至关重要，它为噪声提供唯一的泄放路径，防止干扰在PCB上“乱窜”。
集成化与未来挑战
技术正朝着高集成度演进。一颗先进的无线充电接收芯片，已能集成整流、同步整流、高效DC-DC、通信协议解码乃至微处理器。这种SoC方案大幅简化设计，提升可靠性。
展望未来，随着百瓦无线快充的到来，接收端面临散热与效率的终极考验。GaN（氮化镓）器件凭借更低的损耗，将在同步整流和DC-DC环节发挥更大作用。同时，为适应多设备充电、自由定位等场景，接收端的线圈设计、通信与电源管理逻辑也将变得更加智能。
从捕捉交变磁能，到输出纯净直流，无线充电接收端完成了一场沉默而精密的技术交响。每一次高效安全的充电体验，都离不开这些隐藏在设备深处的电路智慧。它们不仅是工程技术的结晶，更是对可靠性极致的追求。
