NU1680C芯片

在无线充电技术快速普及的今天，一颗名为NU1680C的芯片正以“小而美”的姿态悄然改变着行业的设计逻辑。这款由伏达半导体推出的无线功率接收端（Rx）主控芯片，凭借其高度集成化和符合Qi标准的特性，成为5W低功率场景下的“隐形冠军”。本文将深入解析这颗芯片的技术亮点、应用场景及市场价值。

一、技术架构：单芯片整合的“瑞士军刀”

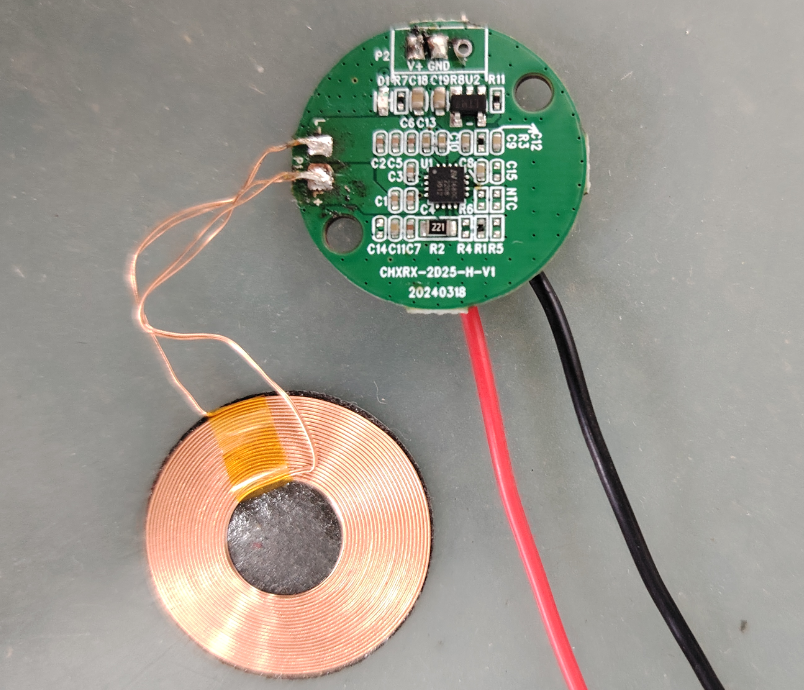

NU1680C的核心理念是“化繁为简”。采用QFN16封装（尺寸仅4×4mm）的它，如同一个微型指挥中心，集成功率调节、协议通信、保护机制等核心功能。传统无线接收电路往往需要数十个外围元件，而NU1680C仅需配套12个阻容器件即可工作，相当于用“一张邮票的面积”（最小支持15mm×10mm的PCB板）完成整套系统设计。其配套线圈的电磁感量为13.8uH，配合0.85mm超薄线圈设计，让设备可以像“夹心饼干”一样轻松嵌入智能穿戴等轻薄产品中。

在通信能力上，这颗芯片支持I2C接口与主控AP连接，能实时传输电池电压、输出电流等ADC数据，并触发外部中断。这种设计如同为设备装上了“神经传感器”，使主机随时掌握充电状态。标准保护功能如过流、过压、过温等机制的加入，则像给电路配备了“全天候保镖”，确保充电过程安全可靠。

二、性能表现：5W功率的精准平衡术

作为符合WPC联盟Qi标准BPP（基础功率规范）的接收方案，NU1680C将最大无线接收功率锁定在5W。这个数值看似普通，实则是经过精密权衡的结果——既能满足智能手表、TWS耳机等小型设备的快充需求（充电速度比传统1-2W方案提升2倍以上），又避免了高功率带来的发热和体积膨胀问题。其有效充电间距约10mm，相当于“隔着一张信用卡的厚度”就能稳定传输能量，为产品结构设计留出充足余地。

与英集芯IP6826发射端芯片搭配时，这套方案展现出优秀的协议兼容性。Qi认证的背书让它能“畅通无阻”地适配市面上90%以上的标准无线充电器，用户不再需要为“充电器是否匹配”而焦虑。实测数据显示，在5W满负荷运行时，芯片转换效率可达75%-82%，这意味着仅15%左右的能量会以热量形式损耗，远优于早期无线充电方案动辄30%的能耗比例。

三、应用场景：小身材撬动大市场

NU1680C的主战场集中在三大领域：首先是智能穿戴设备，其超薄特性让手表、手环的充电模组厚度控制在1mm以内，甚至可以直接隐藏在表带中；其次是医疗电子，如助听器、便携监护仪等对安全性和体积敏感的设备，芯片内置的保护机制能有效避免因充电异常导致的医疗风险；最后是消费电子配件，包括TWS耳机盒、触控笔等“小而精”的产品。

一个典型案例是某品牌真无线耳机的升级设计。采用NU1680C后，其充电仓体积缩小了18%，却将充电速度从2小时缩短至45分钟。工程师形容这种改进“如同把老式收音机换成了智能手机”——不仅性能提升，还大幅优化了空间利用率。在工业领域，这颗芯片甚至被用于无人机备用电池的无线充电模块，其抗干扰能力使得在金属部件环绕的环境中仍能稳定工作。

四、设计哲学：减法中的创新智慧

伏达半导体为NU1680C设定的设计语言堪称“极简主义教科书”。与传统方案相比，它砍掉了冗余的电压转换级、独立协议芯片等“赘肉”，通过创新架构将系统BOM成本降低40%以上。这种思路类似于“用铅笔素描代替油画创作”——虽然工具简化，但通过精准的线条（核心功能保留）反而更能突出本质价值。

但简化不等于妥协。芯片特别优化了EMI性能，其辐射水平比Qi标准限值低6dB以上，相当于“把嘈杂的菜市场变成了安静的图书馆”，避免干扰设备内其他精密电路。可编程的恒压/恒流模式则像“可调焦镜头”，允许开发者根据电池特性灵活调整充电曲线。

五、未来展望：物联网时代的能量枢纽

随着NU1680C等高性能接收芯片的普及，无线充电正从“附加功能”进化为“基础设施”。下一代产品可能会在此基础上集成能量收集功能，实现环境射频信号（如Wi-Fi）的辅助充电，让设备像“植物光合作用”一样随时补充能量。伏达半导体已透露，NU1680C的升级版本将支持15W中功率接收，同时保持向后兼容性——这预示着小小的芯片有望在未来三年内覆盖80%以上的便携设备充电需求。

从技术演进角度看，NU1680C的成功印证了一个趋势：在物联网设备爆发式增长的时代，“隐形冠军”型芯片的价值不在于参数炫技，而在于用极致集成度解决“既要性能又要体积”的矛盾。正如一位行业分析师所言：“当技术足够成熟时，最好的创新往往是让人感受不到创新的存在。”
