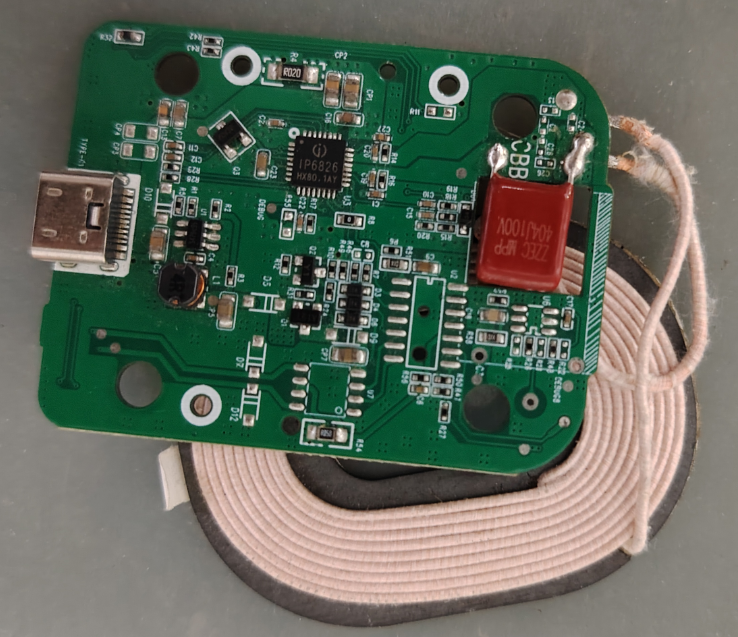

ip6826无线充电芯片电路
有些芯片，参数表一翻就过去了；有些芯片，你把它放进电路里，看它把“电”变成“体验”，才知道它值不值。
IP6826这类无线充电芯片电路，很多人**反应是：不就是Qi无线充么？线圈一放，手机一丢，能充就行。
但真做过方案的人都明白：无线充真正难的不是“能不能充”，而是——
能不能在发热、效率、异物、兼容、成本、认证、量产一致性之间，找到一条不翻车的路。
下面我从3个视角，各写一篇长文式社媒文章：
一篇写给“想把原理吃透”的工程脑；一篇写给“要把产品做出来”的项目脑；一篇写给“关心体验和市场”的运营脑。
一、把IP6826当成一套“能量控制系统”：核心技术与工作原理深度解析
无线充电这件事，本质上是隔空“借电”。
你在发射端把直流电变成高频交流电，让线圈产生交变磁场；接收端线圈把磁场变回电，再整流、稳压、充进电池。
听起来像物理课，但真正让它可用的，是一整套闭环控制：
什么时候加功率、什么时候降功率、什么时候停机，怎么跟手机沟通，怎么避免发热，怎么识别异物——这些都不是“线圈一绕”就能解决的。
IP6826这类芯片电路，通常承担的就是发射端“大脑”的角色：把能量送出去之前，先把场景“看明白”。
1）从电路结构看：发射端不只是“推电”，而是在“控场”
一个典型的发射端方案，大致离不开几块：
输入电源与前级稳压：把适配器来的电源变成芯片和功率级能稳定用的电压轨
功率驱动与逆变：把直流变成高频交流，推到发射线圈
线圈谐振网络：用电容与线圈形成谐振，提高能量传输效率
检测与反馈：电压、电流、频率、温度、异物等信号采集
通信与协议处理：跟接收端进行“握手”和功率协商
很多人画电路图时，只盯着MOS怎么选、线圈怎么绕、谐振电容怎么配。
但真正决定“好不好用”的，往往是检测与控制策略：它会直接影响效率曲线、温升、兼容性与充电稳定性。
2）为什么无线充一定要“会沟通”：不沟通就只能瞎推功率
有线充电时，线是“实物通道”；无线充电时，空气是通道，磁场是媒介。
发射端得知道对面是谁、需要多少功率、当前状态是否安全，否则你只能按固定功率硬推——这会导致三个典型问题：
充不满：对面没准备好，你推也白推
过热：推太猛，线圈损耗和涡流损耗上来，温度飙升
风险：金属异物放上去，磁场里发热很快，必须及时停机
所以一套成熟的发射端控制，必然包含“识别—协商—调节—保护”的闭环。
3）频率与谐振：无线充效率的“骨架”
无线充效率不是凭感觉来的，它在很大程度上由谐振与频率控制决定。
谐振做得好：同样的输入功率，更多能量能耦合到接收端
谐振偏了：能量在发射端变成热，温升上去，效率下去
频率控制不稳：接收端会反复掉线、重连，体验变成“充一下停一下”
所以你会看到很多工程师在调试阶段做的事很朴素：
换线圈、换电容、改PCB走线、调频段、看波形、测温升、跑兼容。
这不是玄学，是因为无线充本质上是“电磁系统 + 控制系统”，任何一环抖一下，**终都会变成用户手里的一句吐槽：
“这个无线充怎么这么烫、怎么这么慢、怎么老断？”
4）保护机制不是附加项，而是这条产业链的底线
无线充的保护机制，通常不是为了“通过一次测试”，而是为了量产后每天面对不同用户的随机行为：
斜放
带壳
金属支架
车载震动
儿童把硬币放上去
夏天车内暴晒后直接充电
一个发射端芯片电路如果缺了异物检测、过温降功率、过流限流这些能力，问题不会立刻爆炸，但会在售后里慢慢发酵。
把IP6826放进电路里，你其实是在搭一个“可控的能量场”。
它难在看不见摸不着，但你能通过波形、温度、效率与掉线率，看到它是不是一套靠谱系统。
如果你想把这套东西学扎实，我建议按这个顺序啃：
先画出完整方框图 → 再理解谐振与频率控制 → **后把保护与兼容当成主课，而不是附录。
二、把IP6826当成“量产工具”：从打样到落地，你会踩的坑都在这里
很多无线充方案失败，不是败在原理不懂，而是败在“做不出来”。
样机能充，不代表产品能卖。
实验室能跑，不代表工厂能量产。
你以为是芯片的问题，**后发现是结构、热、EMI、适配器、甚至是包装盒里那张说明书的问题。
如果你的目标是做一款能稳定出货的无线充产品，IP6826芯片电路更像一套“量产工具”，你要关心的是：能不能省事、能不能稳、能不能在成本里活下来。
1）先问一句现实的：你做的是哪种场景？
无线充不是一个产品，是一类产品。不同场景的“敌人”完全不同：
桌面无线充：追求静音、低温升、长时间涓流稳定
车载无线充：震动 + 温度剧烈变化 + 异物复杂 + 位置偏移严重
共享充电/公共场所：高强度使用 + 用户暴力操作 + 维护成本
终端内置（台灯、闹钟、音箱）：结构限制、EMI要求、散热空间少
场景决定结构，结构决定线圈与磁屏蔽，线圈与屏蔽决定效率与温升。
所以别急着问“能不能上IP6826”，先把场景说清楚。
2）成本不是“芯片价格”，是整套BOM与返修率
很多项目在立项时只盯一个数字：芯片多少钱。
但无线充真正吃钱的地方，通常是：
线圈与磁材（磁片、铁氧体、屏蔽材料）
MOS与功率器件的裕量
温度与异物相关的保护设计（少做一颗NTC，可能多一堆售后）
EMI整改（一次整改成本可能顶你省下的所有BOM）
结构件与装配公差（位置偏移导致掉线，返修**贵）
量产思路很简单：
不是把成本压到**低，而是把“总成本 = BOM + 制造 + 认证 + 售后”压下来。
3）调试阶段**容易忽视的两件事：温升曲线与掉线率
无线充好不好用，用户其实只在意两件事：
充着充着烫不烫
充着充着断不断
所以调试时别只测“**大功率”，要测“1小时、2小时、3小时的温升曲线”，以及“不同位置、不同壳、不同倾斜角的掉线率”。
你会发现很多“看起来能跑”的方案，在长时间工作后会出现：
降功率过早，实际充电时间拉长
温升触发保护，反复重启
手机位置稍微偏一点就掉线
这些问题不解决，做再漂亮的外观也救不了口碑。
4）兼容性这件事，别靠祈祷
无线充的兼容不是“Qi写着支持就行”，而是你要面对用户手里各种设备与壳子。
真正的工程做法是建立兼容清单：
主流手机型号、不同厚度手机壳、带金属环的壳、带支架的壳、不同摄像头凸起导致的距离变化……一项项跑。
当你跑得越多，就越能理解“控制策略”的价值：同样的硬件，策略好坏会直接影响兼容范围与稳定性。
5）一条过来人的建议：把可制造性当成**原则
无线充**容易“实验室很好、工厂很痛”的点是装配一致性：
线圈位置偏差
磁片贴合不平
胶水厚度变化
外壳材料批次差异
走线与螺丝带来的寄生参数变化
这些会把谐振点、耦合系数、损耗全带偏。
所以设计阶段就要给公差留空间，别把效率调在“刚刚好”的刀尖上。
你想做的是产品，不是演示。
IP6826芯片电路在量产里的意义，不是“我会画”，而是“我能稳稳交付”。
三、把IP6826当成“用户体验”：为什么一块芯片决定了你产品的口碑
有些体验，只有用过才知道它有多烦：
手机放上去显示在充电，过一会儿又没充；夜里床头一直发热；车里一颠就断；你换个手机壳就彻底不认。
无线充产品的口碑，往往不是输在“参数”，而是输在“细节”。
而这些细节，**终会落到IP6826这类发射端芯片电路的控制能力上——它决定了无线充的“性格”。
1）用户要的不是“无线”，是“省心”
用户心里对无线充的期待很明确：
我一放就能充
我不需要对齐到毫米级
它不要烫
它不要吵
它不要一会儿充一会儿不充
你会发现，用户从来不问你“谐振频率是多少”。
但用户会在评论区写：
“还不如插线。”
所以一款无线充产品，必须把“成功率”做到接近本能：放下去就对了。
2）所谓**感，很多时候是“功率调节的克制”
不少品牌喜欢把“15W快充”写得很大。
但真正的**感，来自你在不同阶段的克制：
刚放上去时的快速识别与稳定握手
充电中段的平滑调节，不频繁跳变
温度上来时的降功率策略，不要突然断充
夜间小电流维持时的安静与低温
这背后其实就是一件事：你能不能做出“像有线一样稳定”的无线充。
3）车载场景为什么**考验芯片电路？
车载无线充口碑两极分化，原因不复杂：
温度：夏天车内高温，系统的降功率与保护必须更聪明
位置：车载支架角度、路面颠簸，位置偏移是常态
异物：硬币、钥匙、卡片，出现频率远高于桌面场景
干扰：车电系统噪声、其他电子设备干扰更复杂
所以同样的“无线充”，放到车里，考验的是整套控制与保护体系是否成熟。
能在车里稳住的方案，放在桌面上基本是降维打击。
4）把技术语言翻译成用户能感知的卖点
如果你要做内容、做产品页、做直播讲解，别上来就是一堆术语。
你可以把IP6826芯片电路带来的价值，翻译成用户听得懂的话：
“放上就充，偏一点也能充”
“长时间充电也不烫手”
“识别异物，避免硬币发热”
“充电不反复断开，夜里更安心”
“兼容主流设备，带壳也能充”
用户买单的不是芯片型号，而是这些结果。
5）内容创作者**后要守住的底线：别用“滤镜”写技术
社交平台很容易把无线充写成“氛围感产品”：桌面一摆、灯一开、配乐一上，仿佛生活立刻精致了。
但真正决定复购与口碑的，永远是那些没滤镜的时刻：
深夜手机没充上、早上电量还是20%、车上导航掉电、拿起来烫手。
写IP6826无线充电芯片电路，如果你能把“看不见的控制”讲成“摸得着的省心”，你写出来的内容才会真正有用，也更容易被转发收藏。
无线充这条路，说到底就是：把复杂藏起来，把省心留给用户。
