产品描述
| 产品属性 | 属性值 |
|---|---|
| 产品分类 : | 功率发射器 |
| 产品品牌 : | 南芯 |
| 产品型号 : | sc5001 |
| 包装数量 : | 3000 |
| 包装方式 : | 卷带盘装 |
| 封装规格 : | 3mmx3mm QFN |
产品详情
一、南芯sc5001芯片简介：
南芯sc5001芯片是一颗超高集成度的无限功率发射器模拟前端，包含了WPC发射器所需的所有模拟部件，内部集成了全桥power driver MOSFET，自举电路，通信解调器，线性调整器及保护电路。
南芯sc5001芯片与发射控制器（例如XM003）配合使用，SC5001可以完成高性能的无限功率发射器，支持EPP和BPP。当检测到EPP接收器时，SC5001提供高达15W的输出功率，检测到BPP接收器时，SC5001提供5W输出功率。通过持续监测发射功率，并与接收器的接收功率做比较，SC5001支持异物检测（FOD）。
南芯sc5001芯片支持输入欠压保护，过流保护，短路保护，过温保护，确保芯片正常工作在各种异常状况。SC5001使用3x3mm QFN封装。SC5001拥有超高的集成度，高效率，方便客户进行系统设计。
二、南芯sc5001芯片功能:
（1）4V至14V输入电压范围
（2）支持Fast Charge 2.0/3.0，5V/9V/12V输入
（3）支持高达15W输出功率
（4）集成电压/电流解调器
（5）集成5V LDO，可用于MCU供电
（6）集成4颗15mΩ Rdson FET
（7）集成FET驱动及自举电路
（8）集成精准的电流检测电路
（9）支持多种WPC V1.2.4发射器
（A）BPP A11/A11a
（B）单线圈或双线圈 BPP A6
（C）EPP MPA2
（D）EPP MPA5/MPA11
（10）输入欠压保护，过流保护，短路保护，过温保护
（11）3mmx3mm QFN封装
三、南芯sc5001芯片功能:
（1）WPC兼容的无线电力发射器
（2）专有的无线充电器和发射机
（3）医疗和嵌入式应用程序
四、南芯sc5001芯片规格书下载：

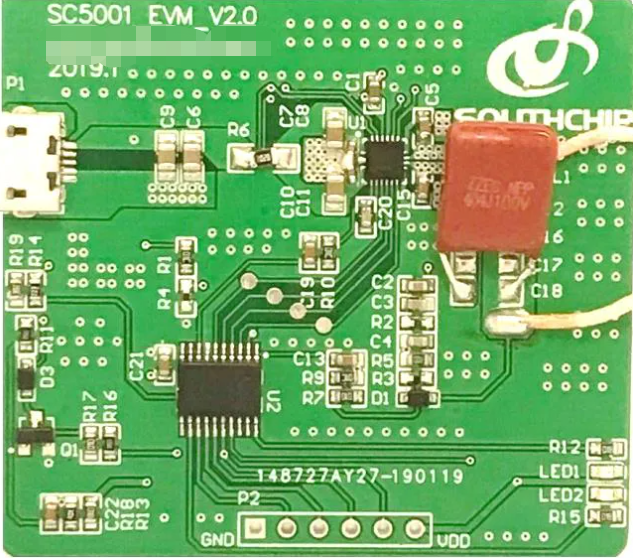

五、南芯sc5001芯片搭配富满XM003单片机可做QI标准BPP 5W无线充电发射方案
南芯sc5001芯片为无限功率发射器模拟前端桥合封集成度高
富满XM003单片机为FLASH的增强型8位8051内核微控制器单片机MCU
