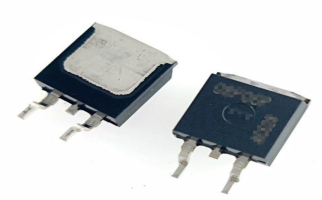

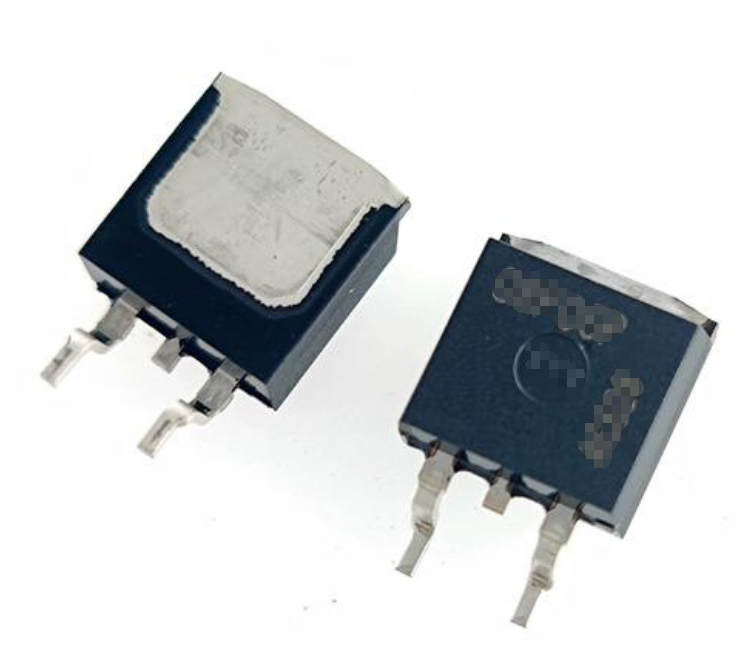

ap60p03d功率MOSFET技术解析

同样叫“功率MOSFET”，为什么有的管子一上板就热、效率上不去、EMI怎么也压不住；而有的器件看似参数差不多，却能让整机温升、开关损耗、可靠性一起变得更好？

很多时候，差别不在“会不会用”，而在你有没有把器件的结构逻辑、关键指标和应用边界真正看懂。

这篇围绕 AP60P03D 这个功率MOSFET，换三个视角各写一篇：给选型的人、给做电源/驱动的人、给做可靠性与量产的人。你可以把它当作一份“拿来就能对照自查”的长文笔记。

（一）站在“选型工程师”的视角：别只盯着Rds(on)，要看的是一整条损耗链

很多选型最常见的错误是：只用一个指标拍板——导通电阻 Rds(on) 越低越好。可一旦应用进入高频、快边沿、硬开关，器件发热往往不是输在导通损耗，而是输在开关损耗和驱动代价上。

如果你在选 AP60P03D 这类功率MOSFET，建议先把问题换个问法：

你到底是在为“低损耗”选器件，还是在为“系统效率+可控性”选器件？

把指标拆成三组，选型就会清晰很多。

1）先算清楚：导通损耗是“温度相关”的，而不是室温下的漂亮数字

导通损耗近似为：Pcond ≈ I² × Rds(on) × D。

但Rds(on) 会随结温上升显著增大，尤其当你的散热路径不够、铜皮不够、风道不够时，Rds(on) 的“热放大效应”会把本来可控的损耗变成持续爬升的温升。

所以看 AP60P03D 的时候，至少要做两件事：

• 不只看25℃的Rds(on)，还要关注温度曲线或高温条件下的等效导通表现；

• 不只算静态损耗，还要把真实占空比、峰值电流、连续电流工况放进来。

2）再看关键：开关损耗由“电荷”决定，不由想象决定

在高频电源、同步整流、DCDC、BLDC驱动里，开关损耗往往来自：

• 栅极电荷（Qg）带来的驱动损耗与速度限制

• 反向恢复相关行为（体二极管与寄生电容）带来的尖峰与振铃

• 输出电容相关电荷（Qoss）带来的硬开关能量消耗

很多人会把“低Rds(on)”当成万能钥匙，但实际上低Rds(on) 常常意味着更大的芯片面积，进而可能带来更大的电容与电荷负担，导致：

• 频率一上去，效率反而掉

• dv/dt变陡，EMI更难做

• 驱动器发热、栅极振铃加剧

所以当你拿 AP60P03D 做选型对比，建议用“损耗配比”的视角：

• 低频大电流场景：Rds(on) 权重更高

• 高频快开关场景：Qg、Qoss 的权重更高

选型不是比参数谁更漂亮，而是比“在你的工况下谁更合算”。

3）最后确认：封装与热阻，决定了你能不能把性能用出来

很多项目失败不是管子不好，而是封装热阻+板级散热把器件锁死了。

同一颗 MOSFET，上到不同铜厚、不同散热过孔、不同铺铜面积的板子上，结温能差出一大截，寿命更是两种结局。

因此，围绕 AP60P03D 的工程化选型，你至少要问清楚：

• 你允许的结温上限是多少？温升预算多少？

• 你的散热路径是靠铜皮还是靠散热片？

• 你需要的是“极限效率”，还是“稳定量产的裕量”？

选型做到这一步，才算真正把器件放回系统里思考，而不是把参数表当答案。

（二）站在“电源/驱动设计”的视角：好不好用，取决于你怎么把它“驱动对”

功率MOSFET的性能优势，很多时候不是它自己“天然就好”，而是你给它的栅极信号、回路布局、保护策略，让它能在合适的方式下工作。

用 AP60P03D 这类器件做设计，最值得盯住的不是“能不能导通”，而是三个词：速度、回路、保护。

1）速度：栅极不是开关按钮，而是一条“受控的充放电曲线”

你给MOSFET的驱动，本质是在给栅极电容充电。

栅极电阻太小，开关太快，可能带来：

• dv/dt过大引发EMI

• 米勒效应导致误导通（尤其在半桥、同步整流）

• 栅极振铃、过冲，带来氧化层应力

栅极电阻太大，开关太慢，又会带来：

• 开关损耗上升

• 过渡区发热明显

• 效率下降，温升上升

因此，AP60P03D 这类MOSFET的“好用”，往往体现在你是否愿意花一点时间把栅极回路调到最合适的速度：

• 用示波器同时看 Vgs、Vds、Id 的变化

• 通过分段栅电阻、驱动强度、米勒钳位等手段让边沿可控

• 在效率、EMI、可靠性之间取得平衡点

2）回路：电流的“真实路径”决定尖峰，尖峰决定可靠性

很多板子上MOSFET死得很“玄学”，根本原因其实很朴素：回路电感太大。

在快开关应用里，寄生电感会把 di/dt 变成电压尖峰，尖峰会把：

• Vds 拉高到接近甚至超过耐压边界

• 让MOSFET处在更危险的雪崩、热应力区

• 让EMI变成压不住的噪声源

所以围绕 AP60P03D 的应用，你需要把“开关电流回路”当成核心器件来设计：

• MOSFET与驱动器之间的栅极回路要短、回流路径明确

• 功率回路的电流环路要小，旁路电容要就近、地要干净

• 关键节点（半桥中点、漏极等）尽量避免大面积铺铜引入不必要的耦合

你会发现，很多时候不是器件决定EMI，而是布局在决定器件能不能发挥。

3）保护：过流、过压、过温不是“事故处理”，而是正常设计的一部分

如果你的系统里 AP60P03D 承担的是电机驱动、同步整流或输入保护一类角色，那么异常状态不是小概率事件，而是一定会发生：

• 负载短路、浪涌、堵转

• 插拔电源造成的瞬态

• 高温环境下的持续大电流

保护策略的核心不是“出问题才触发”，而是让器件永远不要在不可控区域长期停留：

• 过流检测要快，限流要稳

• 过压钳位要有路径，TVS、RC吸收要匹配回路

• 热设计要有裕量，别把结温当成“偶尔碰到也没事”的线

把这三件事做对，AP60P03D 的优势才会在真实系统里兑现，而不是停留在参数表里。

（三）站在“可靠性与量产”的视角：真正的优势，是一致性、可验证性与边界清晰

在实验室里，能跑起来不难；难的是量产后上千台机器在不同环境、不同批次、不同用户手里都稳。

从这个视角看 AP60P03D 这种功率MOSFET，“性能优势”要换一种衡量方式：它在边界条件下是否可控？它的失效模式是否可预判？它在工艺与来料波动下是否仍然稳定？

1）把“极限参数”当红线，把“工作点”留足白边

很多故障复盘里最扎心的一句话是：

“按规格书算，是够的。”

但现实里，耐压要考虑尖峰、雪崩、温度与老化；电流要考虑峰值、热堆积与散热差异；驱动要考虑电源跌落、噪声耦合和用户误用。

因此在量产思维里，AP60P03D 的使用边界要用“工况包络”去定义：

• 最坏温度、最坏电压、最坏负载、最坏布局的组合

• 在这个组合下，Vds、Id、Tj 的裕量是否仍然足够

• 保护动作是否可重复、可测试

2）失效模式要可解释：热、压、电三条线不要交叉踩踏

MOSFET常见的风险并不神秘：

• 温升过高导致参数漂移、焊点与封装应力上升

• 电压尖峰导致雪崩或氧化层应力

• 快边沿导致误导通、交叉导通，进而放大热与电压风险

可靠性工作的价值在于：把这些风险在设计阶段就“定量化”。

比如你可以做几件很务实的事：

• 把结温估算从“感觉”变成测量：热像+热电偶+功耗计算交叉验证

• 对关键波形做最坏记录：启动、关断、负载突变、短路恢复

• 对批次做抽样验证：同样工况下波形与温升的离散度是否可接受

3）量产最怕“偶发性”，而偶发性往往来自细节的不一致

同一套设计，为什么有的板子稳定，有的板子偶发炸管？

很多时候原因不在电路图，而在：

• 焊接质量与散热焊盘的空洞率

• 驱动与功率地的回流路径在不同板子上出现偏差

• 器件批次离散叠加到边界工况

所以在量产视角里谈 AP60P03D 的优势，落点不应是“它很强”，而是：

• 你的设计能否对离散度不敏感

• 你的测试能否覆盖最坏工况

• 你的布局与工艺能否让散热与回路始终一致

当这些做得足够扎实，器件的性能才会变成产品的口碑。

把 AP60P03D 这类功率MOSFET 讲清楚，其实就一句话：别把它当成一个“参数器件”，而要把它当成系统里最敏感、最诚实的那一环——你给它什么回路、什么驱动、什么散热，它就回你什么效率、什么温升、什么寿命。
