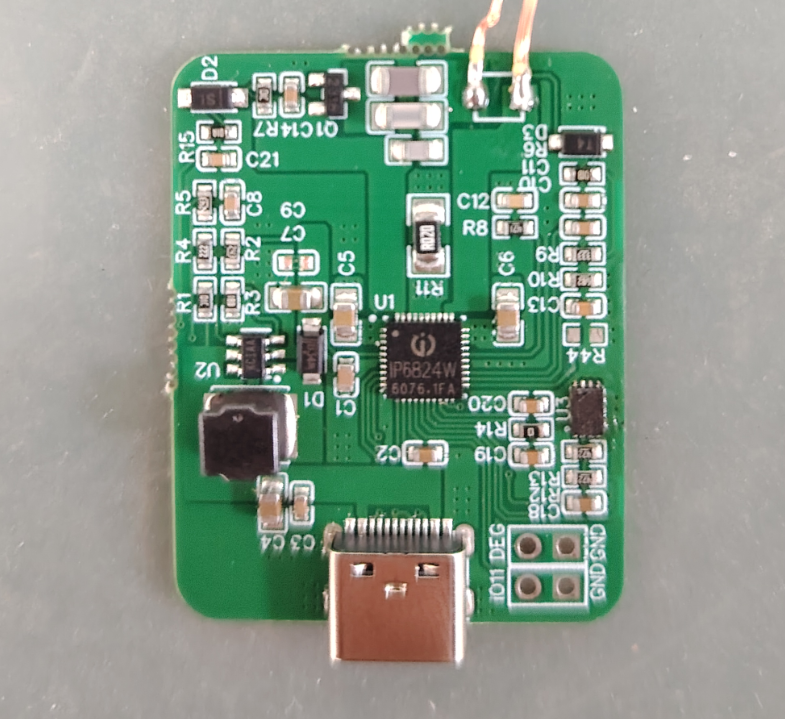

IP6824 无线充电SoC芯片

做一套15W无线充方案，最难的往往不是“能不能充”，而是“能不能稳、能不能省、能不能快落地”。协议要兼容、效率要过关、EMI要可控、BOM要压得下来，最后还得塞进越来越紧凑的结构里。

这也是为什么越来越多方案会把目光放在“高集成SoC”上。以英集芯IP6824为例，它把无线充发射端方案里最关键的一大串模块尽量收进一颗芯片里，用集成化的方式把开发与量产的难点往下压。

下面就围绕“集成化设计如何优化无线充电方案开发”，把IP6824的核心逻辑讲透。

1）为什么“集成化”会直接决定一套方案的成本与周期？

传统分立式方案的痛点很直观：模块多、器件多、耦合多，调起来就像拧一团麻绳——你改了驱动，EMI变了；你换了器件，效率曲线又变了；你想加保护，板子空间不够了。

IP6824的思路，是把无线充发射端的关键功能尽量做成“单芯片内闭环”：

• H桥驱动模块

• H桥电路（集成2P2N H桥，内置N+PMOS）

• ASK通讯解调模块

• FSK调制模块

• 适配器快充Sink协议（含USB PD 3.0与DP/DM类快充协议）

结果是什么？外围不再需要一堆分立模块去拼，只需少量阻容元件即可构建无线充电方案。对工程团队来说，这意味着三件非常现实的好处：

• PCB面积可减少：器件少了、走线更短，布局更容易收敛

• BOM成本可优化：减少分立器件数量，成本结构更“干净”

• 良率更友好：器件少、焊点少，生产波动空间更小

你会发现，集成化不是“看起来高级”，而是直接影响：项目能否按期打样、能否快速过认证、能否顺利爬坡量产。

2）把H桥驱动和H桥做进芯片里，开发会轻松多少？

无线充发射端要把输入电能稳定地“变成”线圈上的合适激励，H桥是核心。IP6824集成两个对称半桥驱动模块，驱动内置N+PMOS H桥，并支持5W到15W多档位充电功率。

更关键的是，它支持通过软件配置驱动强度与死区时间。

这两项配置的意义在于：工程师不必完全依赖外部RC“硬调”，而是能在系统层面更灵活地平衡效率与EMI电磁兼容性，同时也减少外部RC器件需求。对于要做车载、磁吸移动电源这类对空间和干扰更敏感的产品来说，这类“可调节余地”往往比纸面参数更有价值。

材料中也提到：测试数据显示，IP6824在15W模式下充电效率表现较好。效率能稳住，意味着发热、降功率、用户体验这些连锁问题都更可控。

3）Qi协议兼容性：不是“能识别”，而是“能把功率跑对”

无线充的兼容性，很多时候决定了产品能不能面向大众市场。IP6824支持WPC最新标准，包含BPP、PPDE、EPP协议，并通过Qi 1.3 + PPDE认证。

这里的重点不只是“支持Qi”，而是它把多种功率层级的协商与适配做完整了：

• BPP：基础功率配置，覆盖更广泛的基础无线充需求

• EPP：扩展功率配置，支撑更高功率体验

• PPDE：功率包检测与使能，可动态识别接收端设备功率需求，自动匹配5W-15W充电档位

当你做的是桌面无线充、车载无线充这种“用户拿什么设备来都要尽量好用”的产品，PPDE这种动态识别并匹配功率档位的能力，就不只是加分项，而是减少售后与差评的底层能力：该跑5W就别硬上、能跑15W就别保守。

4）输入端快充协商：把“15W无线充”从理想变成常态

很多人做无线充会忽略：无线端能不能到15W，不仅取决于线圈与控制，更取决于输入适配器“给不给、给多少、稳不稳”。

IP6824内置USB PD 3.0协议及DP/DM快充协议，支持通过CC1/CC2或DP/DM引脚与适配器通信，并动态申请电压（5V/9V/12V），实现5W到15W快充功能。

这意味着它不是死吃5V输入然后硬拉功率，而是可以根据系统需求去协商更合适的输入电压，从而给无线发射端留出更稳的功率空间。

同时，它还支持输入电源动态功率管理（DPM），可根据适配器供电能力调整输出功率。换句话说，遇到供电能力一般的适配器，它能“识趣”地做功率管理，不至于一味追求高功率导致系统不稳。

在真实产品里，“动态”往往比“峰值”更重要：稳定不掉充、不频繁降功率，才是用户感知最强的体验点。

5）安全与可靠：把风险前置，才能把体验后置

无线充的风险点，往往集中在“看不见”的地方：异物发热、温升失控、输入异常、线圈电压过冲……这些问题只要发生一次，就足够毁掉一款产品的口碑。

IP6824提供的防护链条比较完整，主要包括：

• 异物检测（FOD）：监测线圈电压/电流波动，识别金属异物

• 温度保护：支持NTC热敏电阻接入，实现温度监控

• 过压/欠压/过流保护：应对输入电源异常情况

• 线圈电压限制：控制电压振幅

• 动态功率管理（DPM）：根据适配器供电能力调整输出功率

这些机制的共同点是：把风险在“系统层”就拦下来，而不是等用户摸到烫手、等车载环境下反复断充才去补救。

6）封装与结构：5mm×5mm QFN40，对紧凑型产品意味着什么？

IP6824采用QFN40封装，尺寸为5mm×5mm，引脚分布较为合理，并强调可节省PCB空间，适合紧凑型产品设计。

放在今天的产品形态里，这个点很现实：

• 磁吸无线充移动电源：空间被电芯、磁体、线圈、散热层挤到极限

• 车载无线充：结构受中控台造型限制，PCB往往要配合异形布局

• 智能穿戴：体积极小，对器件占板面积极度敏感

小封装不是为了“好看”，而是给结构设计留余量：能留出散热、能留出走线、能留出更合理的线圈与屏蔽布局，这些都最终回到体验上——更稳、更不烫、更少干扰。

7）落地场景：为什么它在车载、磁吸、桌面都能用？

从材料给出的应用方向看，IP6824覆盖了典型的无线充发射端形态：

• 桌面无线充电器：多设备适配，靠多协议与功率档位匹配把体验做平

• 磁吸移动电源：兼顾便携与效率，同时依赖PD3.0/DPDM协商与DPM保证输入侧稳定

• 车载无线充电：更强调稳定性，DPM与多重保护在车载供电波动环境里更关键

• 智能穿戴设备：依赖小型化封装与方案集成度

材料还提到：自2024年量产以来，IP6824已进入多家主流品牌供应链，并应用于车载充电器、磁吸移动电源、智能穿戴设备等领域。这类“量产+进入供应链”的信号，通常意味着方案成熟度与可交付性更高，也更符合消费电子对周期与稳定性的要求。

无线充方案真正的竞争力，从来不是“能到15W”这么简单，而是：在兼容性、效率、EMI、安全、体积、成本之间，找到一个可量产、可复制的平衡点。

IP6824的集成化路径，本质上是在帮工程团队把复杂度收敛到芯片内部：模块少一点，变量少一点，迭代就快一点；协议全一点，动态管理多一点，体验就稳一点。
