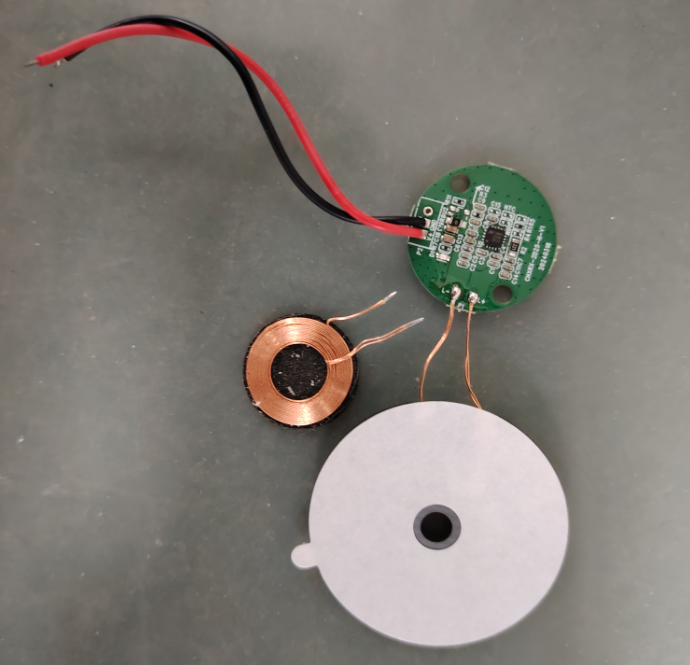

无线充接收芯片sop8
你有没有遇到过这种“说不清”的问题：样机阶段一切正常，到了小批量开始有人反馈发热、充不满、隔着一点点就断充；再往后量产一上来，良率像坐过山车，工程师天天在“线圈—整流—功率器件—焊接工艺”之间来回排查，越查越像玄学。
很多时候，锅不全在线圈，也不全在协议，而是落在了一个最容易被低估的环节——无线充接收芯片的SOP8封装与落地方式。它不显眼，但它决定了你能不能把“实验室可用”变成“工厂可交付”。
下面用三个视角，把“无线充接收芯片SOP8封装技术解析：从设计到量产的全流程”讲透：设计视角、制造视角、产品/市场视角。你会发现，同一颗SOP8芯片，成败差别往往藏在细节里。
一、设计视角：SOP8不是“随便能用”，它是一套约束条件
SOP8的价值很直接：成本友好、供应成熟、上板方便、尺寸适中。可它的代价同样直接：引脚少、散热路径有限、对布局布线敏感。一旦你把它当作“替代方案”，不把它当作“核心功率器件”来设计，它就会用发热、效率、EMI和一致性来提醒你。
1）先把链路想清楚：接收端到底在干什么
无线充接收端并不是“接到电就结束”。典型链路里，它至少涉及：
线圈感应到交流能量
谐振与整流把交流变成直流
控制与保护（过压、过流、过温、异物检测相关策略）
输出管理（给后级充电IC、系统电源轨或电池路径供电）
SOP8接收芯片常见的难点是：它在有限封装里承担了“功率 + 控制”的双重角色。你想要小、想要便宜、想要上得快，就要承认它对系统设计提出了更严的边界。
2）布局布线：你以为在画线，其实在画“发热路径”和“噪声路径”
SOP8引脚少，意味着关键回路更容易挤在一起。几个建议是“看起来老生常谈”，但量产里最能救命：
把高di/dt的整流与开关回路面积压到最小，关键环路越短越好
芯片地与功率地分区思考，再在单点汇接，避免地弹噪声把控制脚拖下水
线圈输入到整流节点的走线要成对、对称、短直，减少寄生电感与不平衡
给SOP8预留足够铜箔散热面，不要“省铜”省到最后省出返修率
最常见的失败样式是：样机没问题，因为散热条件更好、测试时间短、个体差异没显出来；量产出问题，是因为板子堆叠、壳体导热差、用户使用场景更极端，热就开始积累。
3）热设计：SOP8能扛，但它扛不住“被忽视的热”
无线充接收端的热来源不止芯片本体，还包括整流损耗、线圈损耗、谐振电容损耗、金属异物引起的涡流热。SOP8因为体积小，温升上来更快。
要把热设计当成“系统题”而不是“封装题”：
评估最差工况：最大功率、最小对准、最高环境温度、最差壳体导热
让热有路走：铜箔、过孔阵列、接触到结构件的导热垫、必要时引入热扩散片
把温度保护阈值与性能策略前置讨论：是过温降功率，还是直接断充？用户体验差别很大
当你在图纸阶段就把热路径规划清楚，SOP8反而是一种“可控的成本优势”。
二、制造视角：从能焊到“焊得一致”，差的是工艺纪律
SOP8在SMT里看起来很成熟，但无线充接收芯片属于敏感功率器件：同样的焊点形貌、同样的锡量偏差，在普通逻辑IC上可能无感，在无线充上可能直接导致效率差、温升高、甚至间歇性失效。
1）锡膏与钢网：别用“通用模板”对付功率敏感器件
SOP8的焊盘设计如果一味追求“吃锡多、焊得牢”，可能带来：
锡量过大导致爬锡、桥连、虚焊风险
热阻不稳定，器件温升批次波动
焊点应力集中，跌落/热循环后出现隐性裂纹
量产更怕“隐性问题”：出厂OK，三个月后在用户手里变成间歇断充。对策不是玄学，是把焊盘、开窗、回流曲线做成可复制的窗口。
2）回流曲线：你调整的是“焊接质量”，不是“能不能过炉”
无线充接收端往往周边元件密集，热容量差异大。回流曲线一旦偏离，SOP8的焊点润湿、空洞率、爬锡形态都会变。
重点盯三个量：
预热斜率：避免热冲击与助焊剂挥发异常
峰值温度与液相时间：确保充分润湿，又避免过热损伤
冷却速率：影响焊点晶粒与可靠性
同一块板在不同产线、不同炉子、不同季节湿度条件下，都可能出现“看不见的漂移”。制造端真正的能力，是把这些漂移压回工艺窗口里。
3）来料与封装：SOP8“看起来都一样”，但批次差异会放大
如果你的无线充接收芯片来自多家供应或多批次，制造端要建立最基本的防线：
关键参数抽检与记录：不是做给审计看的，是为后续追溯留证据
MSL管理与烘烤规则：潮湿引发的爆米花效应在功率器件上更致命
首件确认与炉温测试标准化：别让“老师傅经验”成为唯一标准
量产难，难在一致性。一致性来自纪律，而不是“临场发挥”。
三、产品/市场视角：SOP8的意义，是把无线充“做成能卖的产品”
从市场角度看，选择SOP8并不只是省钱，而是在“成本、尺寸、性能、交付风险”之间做平衡。你要卖得动、交得出、售后压得住，最终靠的是把整条链路产品化。
1）应用场景决定指标优先级：别拿同一套指标打所有战
无线充接收端常见的落地场景里，指标排序并不一样：
小型穿戴/耳机盒：尺寸与温升优先，其次才是极限功率
智能家居/遥控器/小电池设备：成本与待机功耗优先
车载或长期贴合充电设备：可靠性、EMI与温度裕量优先
定制礼品/低客诉渠道：稳定性与一致性优先，性能反而可以保守一点
你越清楚自己的“主战场”，SOP8方案越容易做得漂亮。反之，把“最高功率、最小体积、最低成本、最短周期”全要了，最后只能用返工和投诉买单。
2）技术痛点的真实来源：不是“无线充难”，是“系统协同难”
无线充接收端的痛点通常集中在四类：
对准偏差导致效率掉、温升高
异物/金属结构件引发额外热源
EMI与邻近器件互扰导致不稳定
批次一致性差导致口碑崩塌
SOP8封装本身不是罪魁祸首，它只是把系统的薄弱环节放大了：热、噪声、工艺、结构，每一项都需要协同。真正成熟的团队，会把“线圈—结构—PCB—工艺—测试”当一个闭环来做，而不是各自为政。
3）量产全流程的关键：把“验证”变成“标准件”
很多项目死在“验证方式不一致”。样机验证用实验电源、单机测试，量产验证用工装夹具、流水抽检；结果你会发现两套结果根本对不上。
更稳的做法是提前建立一套可量产的验证体系：
明确测试工况：距离、偏移、输入功率、环境温度、壳体状态
定义关键指标：效率、温升、断充阈值、恢复策略、输出纹波
形成可追溯数据：批次—工位—炉温—良率—返修原因的关联
当测试标准能沉淀为“生产语言”，SOP8方案就从工程项目变成了产品能力。
把SOP8方案做稳，其实是把你团队的基本功做实
无线充接收芯片SOP8封装，看上去只是“一个封装选择”，但它背后牵出的是：你是否尊重功率器件的热与噪声规律，是否能把SMT工艺收进窗口，是否能把验证与量产语言打通。
做对了，它就是成本与交付的甜点：小、快、稳、可规模化；做错了，它就是无尽的返修与客诉：间歇性断充、发热偏高、批次漂移、售后追不回因果链。
