大功率无线充电电路原理图
在现代电子设备快速发展的今天，大功率无线充电技术正逐渐成为电动汽车、工业设备等领域的关键解决方案。其核心在于通过高效的电路设计实现能量的远距离传输，而这一切都依赖于精妙的谐振匹配和磁耦合技术。本文将深入解析大功率无线充电的电路原理图，用通俗的语言揭开其背后的科学面纱。
从直流到交流：发射端的能量转换

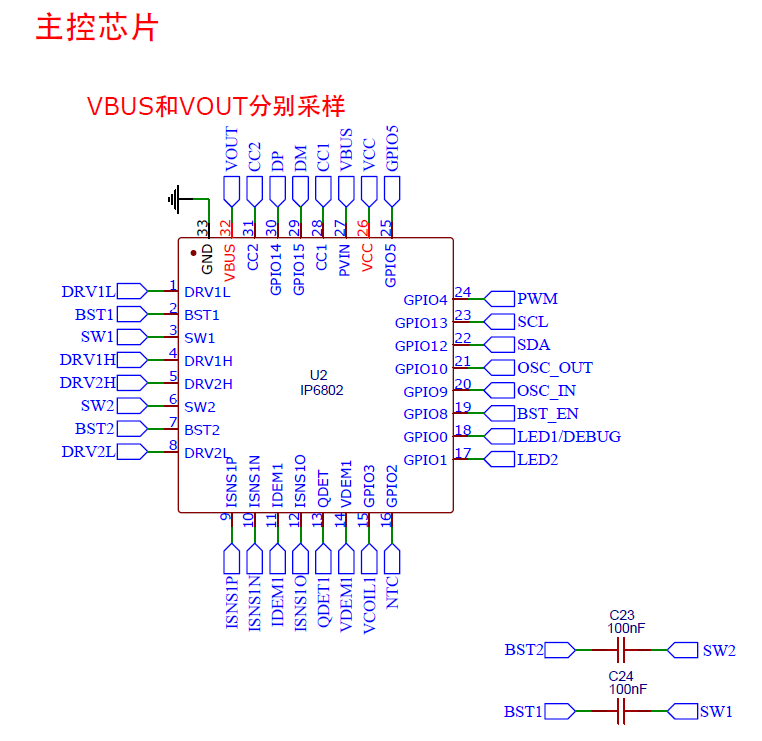

大功率无线充电的发射端通常由微控制器（MCU）、功率全桥和LC谐振电路组成。当直流电源接入后，功率全桥通过高速开关（如SW1和SW2）将直流电转换为高频方波信号。这一过程类似于“电流的跳绳游戏”——开关的快速切换让电流方向不断交替，形成交变电压。方波信号随后加载到LC谐振电路上，其中电感线圈（发射线圈）与电容共同构成“能量弹簧”，通过谐振将电能转化为高频交变磁场。谐振频率的设计至关重要，例如Qi标准的工作频率为100-205 kHz，而大功率应用可能更高，以提升传输效率。
谐振匹配：能量的“精准投递”
为了实现最大功率传输，发射端与接收端的电路必须像“对口相声”一样完美配合。谐振匹配电路通常采用串联或并联电容的拓扑结构，通过调整电容值使两端阻抗匹配。这里的“阻抗”可以理解为电路对电流的“阻力”，匹配后能量传输效率显著提升。公式P_{max}∝k²·Q₁·Q₂揭示了关键：耦合系数（k）和线圈品质因数（Q）越高，传输功率越大。实际应用中，地面供电导轨（如电动汽车无线充电系统）会通过高频磁场将能量“抛向”车载接收线圈，距离可达数十厘米。
接收端的能量“收割”与处理
接收端电路如同一个“精密的捕手”，由线圈、整流桥、稳压模块和电池管理芯片组成。当交变磁场穿过接收线圈时，法拉第电磁感应定律开始发挥作用——磁场变化会在线圈中“挤压”出交流电。随后，整流桥将交流电“捋直”为直流电，而低压差线性稳压器（LDO）则像“电压筛子”，滤除波动并为电池提供稳定电压。值得注意的是，大功率场景下可能采用同步整流技术，用MOSFET替代传统二极管，将效率从85%提升至95%以上。
安全与效率的双重保障
大功率传输离不开智能控制。以NXP的解决方案为例，其电路设计中集成功率管理模块，实时监测温度、电压和电流，防止过载或过热。通信协议则像“暗号对接”——发射端与接收端通过数字信号协商功率等级，例如Qi标准支持5W到15W的多级调节。此外，电磁屏蔽技术和软开关设计能减少辐射损耗，确保系统在千瓦级功率下仍安全运行。
未来展望：从实验室到规模化应用
当前，大功率无线充电已在电动汽车领域崭露头角，但挑战犹存。例如，线圈错位可能导致效率骤降，这催生了动态调谐技术的研发。未来，随着GaN（氮化镓）功率器件的普及，工作频率有望突破MHz级别，进一步缩小线圈体积并提升传输距离。而标准化进程的推进（如Qi标准的扩展）将加速技术跨行业融合，让无线充电从手机走向更广阔的工业场景。
