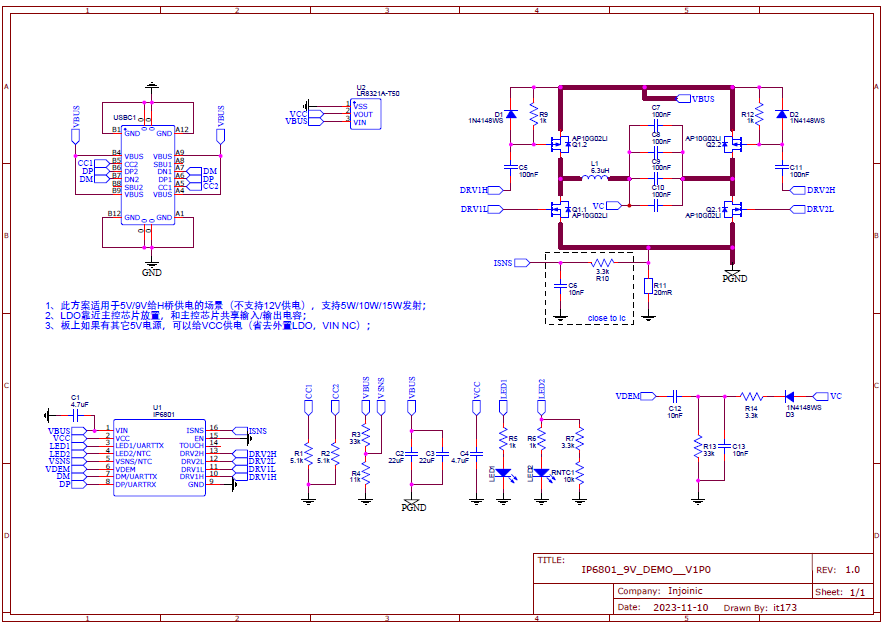

英集芯IP6801原理图

在无线充电技术蓬勃发展的当下，英集芯推出的 IP6801 无线充电发射控制芯片备受瞩目。其凭借独特架构与高度集成化设计，为 5W 至 15W 功率范围设备提供了稳定可靠的无线充电解决方案，宛如一位精准的“电力调度员”，在小小芯片上掌控着电能传输的关键流程。

一、核心架构：H 桥驱动的奥秘

IP6801 采用专利 H 桥驱动架构，这一架构堪称其核心技术亮点。与传统 MCU 直驱 MOS 方案大不相同，传统方案利用对侧 SW 开关节点驱动上管 PMOS，如同老旧桥梁结构存在诸多不便，无法支持半桥和小占空比（定频调占空比模式）状态下的稳定运行，且外围还需搭配复杂的 2P2N 全桥 MOS，成本虽低但缺陷明显。而 IP6801 的 H 桥驱动架构，恰似一座稳固高效的新型桥梁，通过低压引脚驱动高压 H 桥，实现了高效稳定的无线充电发射功能，让电能传输之路更加顺畅无阻。

二、电路设计要点：精打细算的布局艺术

从电路设计层面来看，IP6801 的每一个元件布局都大有讲究。其高度集成化设计，将众多功能模块巧妙整合，减少了外部元件数量，不仅降低了整体成本，还提升了系统可靠性，如同搭建积木时，用更少的积木块搭建出更稳固的造型。在连接线路方面，精心设计的布线确保了信号传输的低损耗与高抗干扰性，仿佛为电流开辟了一条专属的“高速通道”，避免外界干扰导致“交通堵塞”，保障充电过程稳定高效。

三、工作原理：电能的“接力赛跑”

当启动无线充电时，IP6801 芯片就像发令枪，指挥着整个充电流程。交流电输入后，经过整流滤波等预处理环节，变为平稳的直流电，这是这场“接力赛”的第一阶段。接着，IP6801 依据内部精密的控制逻辑，通过 H 桥驱动电路，将直流电转换为高频交流电，如同接力棒般传递给发射线圈。发射线圈产生交变磁场，如同在空间中铺设了一张无形的“电磁网”，等待接收端设备接入，开启电能传输的下一段征程，实现电能从发射端到接收端的无线飞跃，整个过程无缝衔接、高效运作。

四、安全机制：守护充电的坚固盾牌

为确保充电安全，IP6801 配备了多重保护机制。过压保护功能犹如一位警惕的卫士，时刻监测电压，一旦电压异常升高，立即切断电路，防止设备被高压“击伤”；过流保护则像水流调节阀，当电流过大时及时限制，避免因电流“泛滥”引发危险；此外，还有温度保护，实时感知芯片及周边环境温度，若温度过高，便会采取降功率或关机等措施，如同给发热的设备贴上退热贴，确保系统在安全温度范围内运行，为用户和设备构筑起一道坚固的安全防线。

五、应用场景：广泛适配的万能钥匙

凭借出色的性能，IP6801 广泛应用于各类无线充电场景。在智能手机无线充电领域，它能让手机快速“回血”，满足用户随时补电的需求；对于平板电脑、智能手表等电子设备，也能提供稳定供电，仿佛一把万能钥匙，开启不同设备的无线充电大门。在智能家居中，如无线充电台灯、音箱等产品，IP6801 同样大放异彩，让这些设备摆脱电线束缚，尽显便捷与科技感，为人们打造更舒适、高效的无线生活体验。

英集芯 IP6801 无线充电发射控制芯片以其独特的原理图设计、卓越的性能表现，在无线充电领域占据重要一席之地，持续推动着无线充电技术迈向新高度，为电子设备的无线续航注入源源不断的动力。
