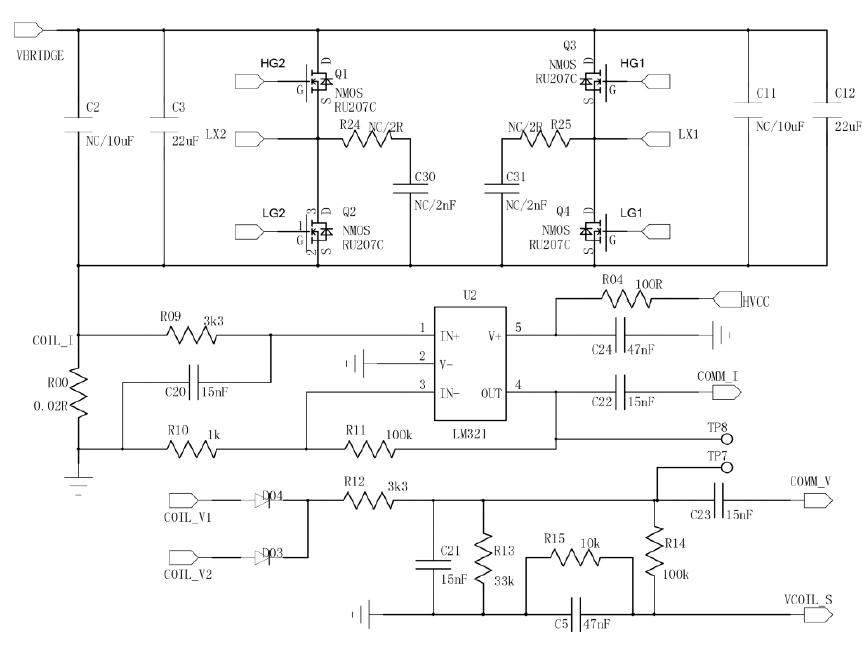

无线充电器模块原理图
在科技飞速发展的今天，无线充电技术已逐渐融入我们的生活，为电子设备的充电方式带来了革命性的变化。而深入探究无线充电器模块的原理图，能帮助我们更好地理解这一便捷技术背后的奥秘。
一、无线充电的基本原理概述
无线充电技术主要基于电磁感应原理实现电能的无线传输。就如同变压器的工作原理一样，在发送端和接收端各安置一个线圈，这两个线圈相当于变压器的原边和副边。当发送端线圈接入交流电时，会产生交变磁场，这个磁场如同一个无形的“桥梁”，将能量传递到接收端线圈。接收端线圈在交变磁场中产生感应电动势，进而将电磁能转化为电能，为连接的设备充电。
以我们常见的手机无线充电为例，当我们把手机放在无线充电板上时，充电板内的发送端线圈开始工作，就像一个小小的“发电站”，产生磁场。手机内部的接收端线圈则像是一个“能量接收器”，捕捉磁场中的能量，将其转化为电能并存储到手机电池中，让手机重新获得动力。
二、无线充电器模块的核心部件
发射线圈
发射线圈是无线充电器模块的关键组成部分之一。它通常由一定匝数的导线绕制而成，形状和大小会根据不同的应用场景和设备有所差异。当有电流通过发射线圈时，它会像一个“电磁波发射器”一样，产生交变电磁场。这个电磁场的范围和强度决定了无线充电的有效距离和效率。例如，在一些公共无线充电场所，发射线圈的设计需要考虑到较大的充电范围，以便为不同位置的手机等设备提供充电服务。
接收线圈
接收线圈位于需要充电的设备内部或外部（如手机背壳或无线充电外壳中）。它的作用是接收发射线圈产生的交变磁场，并将其转化为电能。接收线圈与发射线圈的频率需要保持一致，才能实现高效的能量耦合。这就好比两个调谐好的收音机频道，只有频率相同，才能准确地接收和传递信号。如果接收线圈和发射线圈的频率不匹配，就会导致能量传输效率低下，甚至无法正常充电。
谐振电路
为了使无线充电更加高效，发射线圈和接收线圈通常会连接到谐振电路中。谐振电路可以看作是一个“能量放大器”，它能够使线圈在特定频率下产生共振，增强电磁场的强度和稳定性。当发射线圈和接收线圈的谐振频率相同时，两者之间的能量耦合效果最好，就像两个音叉在相同的频率下振动时，会产生共鸣并传递能量一样。通过谐振电路的作用，无线充电可以实现更长的传输距离和更高的充电效率。
三、无线充电器模块的电路设计与工作流程
电路设计
无线充电器模块的电路设计较为复杂，涉及到多个电子元件的协同工作。一般来说，其输入端会连接交流市电或直流电源，通过整流电路将交流电转换为直流电，为后续的逆变电路提供稳定的电源。逆变电路则将直流电转换为高频交流电，供给发射线圈，使其产生交变磁场。在接收端，接收线圈接收到的高频交流电经过整流和滤波等处理后，转换为适合设备充电的直流电，并输送到设备的电池中。
工作流程
当无线充电器模块开始工作时，首先由电源为整个系统供电。发射端电路将电能转换为高频交流电，驱动发射线圈产生交变磁场。这个交变磁场在空间中传播，当接收线圈进入磁场范围时，会在接收线圈中产生感应电动势。感应电动势经过接收端的电路处理后，变为直流电并输出到负载（如手机电池）进行充电。在整个过程中，控制系统会对充电过程进行监控和管理，确保充电的安全和稳定。例如，当电池充满时，控制系统会自动停止充电，避免过充对电池造成损害。
四、无线充电器模块的性能影响因素
距离和位置
发射线圈和接收线圈之间的距离以及相对位置对无线充电的效率有着重要影响。一般来说，距离越近，充电效率越高。当两者完全对准且距离适当时，能量耦合效果最好。但随着距离的增加，磁场强度会逐渐减弱，充电效率也会下降。此外，如果接收线圈与发射线圈之间存在角度偏差，也会影响充电效果。就像两个面对面的人传递东西，只有正对着且距离合适，才能准确、快速地传递物品。
线圈参数
发射线圈和接收线圈的匝数、直径、材质等参数也会影响无线充电的性能。匝数越多，线圈产生的磁场可能越强，但也会增加线圈的阻抗和损耗。线圈的直径大小决定了磁场的覆盖范围，较大的直径可以提供更广的充电区域，但可能会降低单位面积的磁场强度。而线圈的材质则会影响其电阻和磁导率，进而影响充电效率和发热情况。选择合适的线圈参数需要在综合考虑各种因素的基础上进行优化设计。
频率匹配
如前文所述，发射线圈和接收线圈的谐振频率需要保持一致才能实现高效的能量传输。如果频率不匹配，会导致能量耦合效率低下，大部分能量以电磁波的形式散失在周围环境中，不仅浪费电能，还可能对周围的其他电子设备造成干扰。因此，在无线充电器模块的设计和制造过程中，需要精确控制和调整发射端和接收端的频率，确保它们能够准确地匹配。
五、无线充电器模块的未来发展趋势
随着科技的不断进步，无线充电器模块也在不断发展和完善。未来，无线充电技术有望实现更高的充电效率、更长的充电距离和更快的充电速度。例如，通过采用新型的材料和技术，如纳米材料、超导材料等，可以降低线圈的电阻和损耗，提高能量传输效率。同时，随着物联网技术的发展，无线充电器模块可能会与智能家居系统、智能交通系统等实现深度融合，为用户提供更加便捷、智能化的充电体验。例如，在未来的智能家居中，家具表面可能就集成了无线充电功能，当你把手机放在桌子上时，它就会自动开始充电，无需繁琐的插拔操作。
无线充电器模块的原理图背后蕴含着丰富的科学原理和技术细节。通过对这些原理和技术的了解，我们可以更好地理解和应用无线充电技术，享受科技带来的便捷生活。
