NU1680 PCB 充电线圈
无线充电技术正逐渐成为电子设备的标配功能，而实现这一功能的核心组件之一便是接收端的PCB充电线圈设计。以伏达半导体（NuVolta）的NU1680芯片为例，这款高集成度SOC无线充接收芯片，凭借其低成本、无固件依赖的特性，为5W功率级别的设备（如TWS耳机、小型智能硬件）提供了简洁高效的解决方案。本文将深入解析NU1680的PCB线圈设计要点，并结合实际应用场景，帮助工程师和爱好者理解如何优化这一关键技术模块。
一、NU1680芯片：无线充电的“心脏”

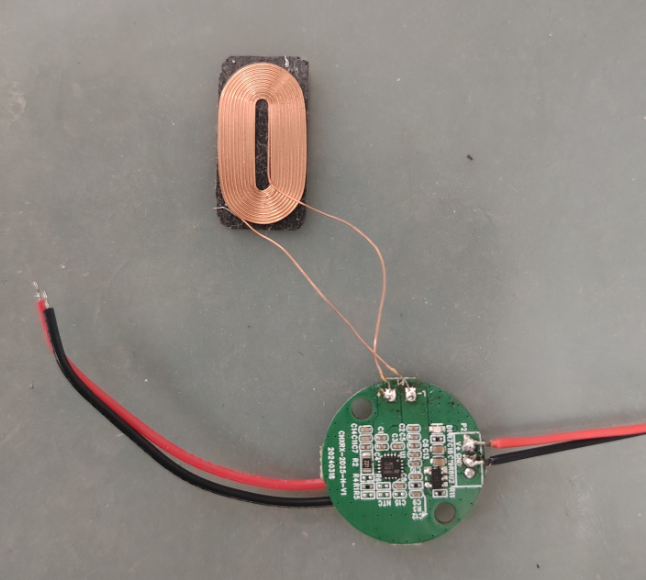

NU1680是一款全集成无线充电接收芯片，最大支持5W功率输出（5V/1A），可直接为500~2000mAh的锂电池供电。它的核心优势在于“即插即用”——无需额外编写固件，只需搭配外围电路即可工作，显著降低了开发门槛。例如，一颗纽扣大小的NU1680模块，就能让TWS耳机实现“真无线”充电体验，用户只需将耳机随手放在充电板上，如同手机充电一样便捷。
二、PCB线圈设计：能量传输的“高速公路”
在NU1680的方案中，LC谐振电路（由线圈和电容组成）是电能无线传输的关键路径。线圈的几何形状、匝数、线宽直接影响充电效率。根据官方建议，LC部分的电容应选用X7R材质，这种材料温度稳定性好，可避免因发热导致的性能波动。
场景化比喻：如果把电能比作水流，线圈就是水管——管径（线宽）越大、路径（匝数）越合理，水流（能量）的阻力就越小。实际设计中，多层PCB堆叠或采用利兹线（Litz Wire）绕制线圈，能进一步减少高频涡流损耗，相当于给水管内壁做了“防锈处理”。
三、外围电路搭配：安全充电的“守门人”
虽然NU1680高度集成，但若要为锂电池充电，仍需外接一颗充电管理芯片。这就像给水库（电池）加装水位控制器：NU1680负责从空中“接水”（接收电能），而管理芯片则确保水量（充电电流）适中，避免溢出（过充）。典型方案中，可选用支持4.2V截止电压的线性充电IC，与NU1680的5V输出级联，形成完整的充电链路。
四、实战优化：从原理图到量产
伏达官方提供了NU1680的参考原理图和BOM清单，工程师可直接下载绑定资源快速启动设计。以下是三个常见优化方向：
抗干扰布局：线圈下方应铺设完整的接地屏蔽层，避免高频磁场干扰其他电路，类似在微波炉内加装金属网防止辐射泄漏。
热管理：持续5W功率下，线圈和芯片的温升可能达10~15℃，建议在PCB上预留散热过孔，如同给芯片安装“微型空调”。
成本控制：对于消费级产品，可选用FR4基板替代高频专用材料，平衡性能和成本——就像普通公路（FR4）虽不及高速公路（高频板材）快，但足以满足日常通勤（5W充电）需求。
五、未来展望：无线充电的终极形态
随着NU1680等芯片的普及，2025年后的电子产品将进一步迈向“无接口化”。例如，TWS耳机可能彻底取消充电触点，仅通过线圈实现数据同步和充电，真正达到“放下即充、拿起即用”的体验。而下一代芯片或许会集成充电管理功能，将NU1680与“守门人”合二为一，让PCB设计更加简洁——就像把水库和水阀集成到一个智能水塔中。
通过以上分析可见，NU1680的PCB线圈设计既是科学也是艺术。从材料选型到布局优化，每一步都需兼顾理论参数与实际场景。只有理解电能传输的本质，才能让无形的磁场转化为可靠的能量源泉。
