无线充电线圈电路设计和工作原理



### 一、简介与背景

无线充电技术自其问世以来,迅速发展成为现代电子产品中的一项重要功能。凭借其便捷性和通用性,无线充电摆脱了传统有线充电的种种限制,为用户提供了更为灵活的充电方式。本文将详细解析无线充电线圈电路的设计和工作原理,从基本构成、工作原理、发射与接收模块等多个方面进行系统化的阐述。

### 二、无线充电系统的基本构成

#### 1. 发射端(TX)

- **电源输入**:交流电经过整流后变为直流电。

- **功率转换电路**:将直流电转换为高频交流电,通过功率放大后供给发射线圈。

- **发射线圈**:通过电磁感应将能量传递至接收端。

- **控制与反馈电路**:确保系统的稳定工作和效率优化。

#### 2. 接收端(RX)

- **接收线圈**:接收来自发射端的能量并通过电磁感应产生电流。

- **整流电路**:将接收到的交流电转换为直流电。

- **充电管理电路**:调节电流电压,确保为设备提供稳定的充电输出。

### 三、无线充电的工作原理

无线充电主要依赖于电磁感应原理,当交流电通过发射线圈时产生磁场,该磁场被接收线圈捕捉并再次转化为电能。具体步骤如下:

#### 1. 电磁感应

- 发射线圈中的高频交流电产生交变磁场。

- 接收线圈在该磁场中感应出电动势。

#### 2. 能量转换

接收到的交变磁场在接收线圈中转化为交流电。经整流电路转换为直流电,为设备充电。

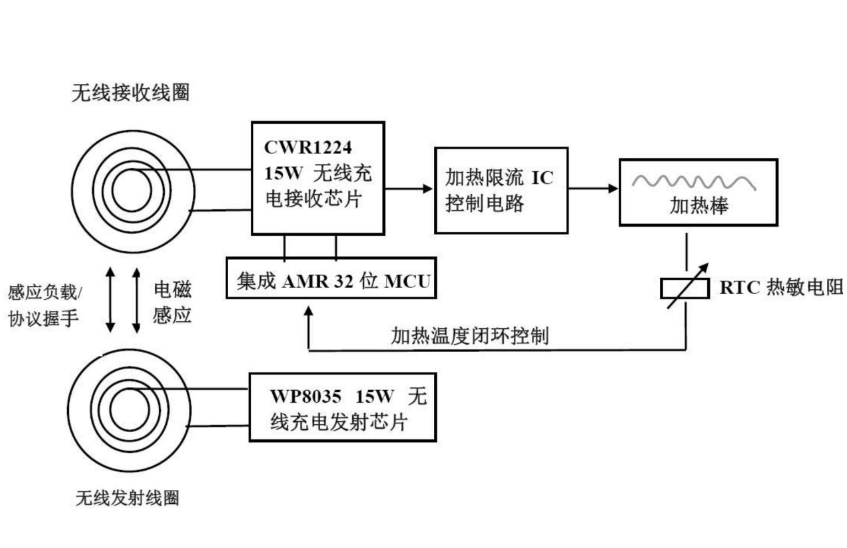

无线充电线圈电路设计和工作原理

### 四、发射电路模块详解

#### 1. 振荡器与滤波器

- **振荡器**:产生2MHz的高频方波信号。常见的振荡器有CMOS反相器构成的方波振荡器等,通过外围RC网络调整频率。

- **低通滤波器**:滤除高频杂波,确保输出稳定的正弦波。通常采用二阶低通滤波器设计。

#### 2. 谐振与功放

- **谐振回路**:由电感和电容组成谐振回路,提高电能传输效率。典型取值如47uH的电感和140pF的电容。

- **功率放大器**:使用三极管如13003对信号进行放大,提升传输功率。

### 五、接收电路模块详解

#### 1. 接收线圈与滤波

- **接收线圈**:与电容组成并联谐振回路,匹配发射频率提高效率。典型参数如7cm直径,0.5mm线径。

- **滤波电路**:将接收到的信号进行滤波处理,保证输出稳定。

#### 2. 整流与调节电路

整流电路通常包含一个全波整流器,将交流转化为直流。充电管理IC负责调节电流电压,确保设备安全高效充电,例如使用LD1117稳压器。

### 六、常见设计方案及其分析

#### 1. QI标准方案

- **QI标准**:由无线充电联盟(WPC)制定的兼容性标准,涵盖电磁感应式无线电能传输。

- **特点**:高兼容性、安全性强、广泛应用。支持的设备包括苹果、三星、华为等品牌。

#### 2. PMA标准方案

- **PMA标准**:由Power Matters Alliance制定,侧重于电磁兼容和一致性测试。

- **特点**:适用于更广泛的设备类型,但相较于QI应用较少。

#### 3. A4WP标准方案

- **共振标准**:由Alliance for Wireless Power制定,基于磁共振原理。

- **特点**:可隔空较长距离传输,适合电动车等大功率设备。

#### 4. 自由市场方案

- 包括各类兼容以上标准的第三方方案,这些方案通常成本较低,但在稳定性和效率上有所欠缺。

### 七、无线充电的优点与挑战

#### 优点

- **便捷性**:无需插拔电线,减少磨损和老化。

- **通用性**:多种设备共用一个充电器,简化生活。

- **安全性**:避免触电风险,防水防尘设计。

#### 挑战

- **效率问题**:当前大多数无线充电器的转换效率在70%-80%,有待提高。

- **成本问题**:相比有线充电,无线充电器成本较高。

- **标准化问题**:虽然有QI等标准,但仍存在兼容问题。

### 八、结论与展望

无线充电技术随着科技的发展将继续完善和普及。其便捷性和通用性使其广泛应用于智能手机、平板电脑、电动汽车等领域。未来,随着技术的不断进步和标准的进一步统一,无线充电必将成为更多电子设备的标配,为用户带来更加便利的使用体验。
