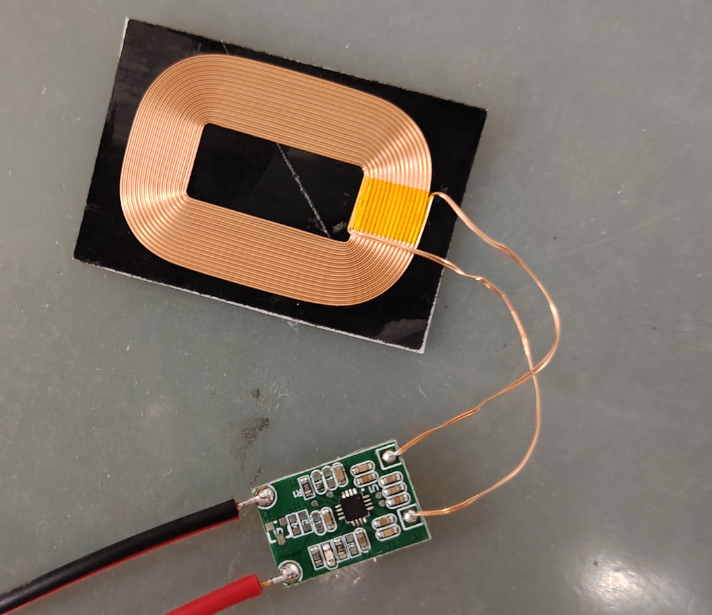

3W无线充接收端芯片是什么?
覆盖多类轻智能设备,成为行业刚需标配
3W无线充接收端芯片的走红,本质上踩中了轻智能设备普及的风口,当前已经在三大核心场景实现规模化落地。
第一大核心场景就是消费级可穿戴设备,这也是目前3W芯片最大的需求来源。智能手环、入门款智能手表、真无线蓝牙耳机充电盒这类设备,本身电池容量多在100mAh到500mAh之间,日常充电不需要大功率,3W的功率完全可以满足2小时内充满的需求,同时芯片体积更小、成本更低,完美适配可穿戴设备对小型化的极致要求。加上无线充电的设计,让产品可以做到全封闭防水,大大提升了使用体验,目前已经成为中高端可穿戴设备的标配。
第二大场景是小型IoT智能设备。智能门锁的指纹模块、电动牙刷、便携美容仪、小型剃须刀这类产品,大多需要经常充电,又对防水防尘有要求,3W无线充接收端芯片刚好解决了传统触点充电的痛点:没有外露触点,不会出现氧化生锈导致的接触不良,使用寿命更长,也更容易做一体化外观设计,深受终端品牌和消费者的认可。
第三大新兴场景是小型医疗穿戴设备。动态血糖仪、智能心电监测贴这类可穿戴医疗产品,对体积、功耗、安全性的要求都很高,3W芯片低功耗、小体积的特性刚好匹配需求,同时无线充电可以让设备保持完全密封,避免液体和细菌侵入,更符合医疗场景的卫生要求,近年来的渗透率正在快速提升。

当前赛道格局:国产方案崛起,性价比优势凸显
从市场竞争来看,当前3W无线充接收端芯片赛道已经形成了海外大厂先发、国产厂商追赶反超的格局,产品差异主要体现在技术规格和成本控制上。
早期市场基本被海外头部厂商占据,德州仪器、意法半导体等企业进入行业较早,方案稳定性高,早早占据了高端品牌市场。但海外方案的短板也十分明显:价格偏高,集成度低,需要额外搭配多个外围元件,不仅增加了终端产品的体积,也拉高了整体设计和生产成本。
近年来国内半导体厂商快速崛起,国产方案的技术水平已经追平国际一线,性价比优势十分突出。目前主流国产3W接收端芯片,全都兼容最新的Qi无线充电公开协议,充电转换效率可以达到85%以上,待机功耗低于1mW,同时芯片内部已经集成了过温、过压、过流保护功能,整套方案只需要三四个外围阻容件就能工作,体积可以控制在5*5mm以内,完全适配小型设备的设计需求,价格却比海外方案低了30%以上,越来越多的中外终端品牌都开始转向国产方案。
未来市场趋势:下游需求爆发,赛道空间持续打开
行业机构预测,未来几年3W无线充接收端芯片赛道将保持两位数的增长,主要来自三方面的动力支撑。
首先是传统下游需求的持续增长,2026年全球轻智能可穿戴设备出货量已经突破6亿台,其中超过九成的新机型标配无线充电功能,加上IoT设备和医疗穿戴设备的需求升级,预计到2028年全球3W无线充接收端芯片市场规模将突破30亿美元,年复合增长率超过15%,增长潜力十分可观。
其次是国产化替代的加速推进,目前国产芯片已经占据了中低端市场超过70%的份额,随着技术的不断成熟,正在快速向高端品牌市场渗透,国产替代已经成为不可逆转的行业趋势,会给国内厂商带来更多的市场份额。
最后是新场景的不断拓展,除了传统应用领域,近年来兴起的智能宠物追踪器、AR眼镜配件、智能文具、便携式消毒盒等新智能硬件,都开始标配无线充电功能,这些新场景的崛起,会进一步打开赛道的增长空间,创造更多新的机会。
很多人都说,半导体行业的真正机会,往往藏在不起眼的细分赛道里。3W无线充接收端芯片就是这样一个典型:它不抢风口,不赚眼球,却切中了海量轻智能设备的真实刚需,随着下游行业的不断发展,这个看似小众的赛道,未来还将释放出更大的能量。你还见过哪些用到小功率无线充电的产品?欢迎在评论区留言分享。
