iphone12无线充电线圈拆解图
iPhone 12的MagSafe磁吸无线充电器自发布以来，其内部设计一直是技术爱好者关注的焦点。通过专业拆解与分析，我们可以更深入地理解苹果如何将磁吸功能与无线充电技术巧妙结合。以下从结构设计、芯片方案和行业影响三个维度展开解读。
磁吸与线圈的精密布局

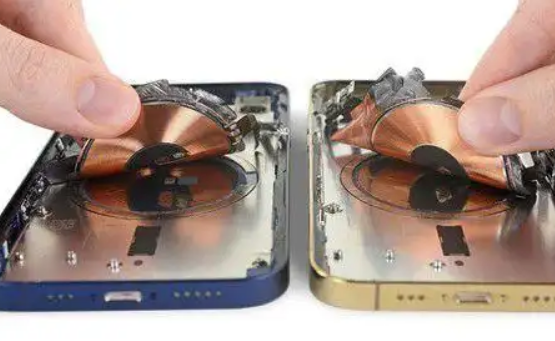

拆解显示，MagSafe无线充电器的线圈尺寸与传统Qi标准有明显差异——直径更大且采用扁平化设计，周围环绕16块环形排列的钕磁铁。这种布局如同"向日葵的花盘"，中心线圈负责能量传输，外围磁铁则像花瓣般精准定位手机位置。每块磁铁的极性经过特殊排列，既能提供约1.4牛顿的吸附力（相当于轻按手机键盘的力度），又避免了磁场对充电效率的干扰。值得注意的是，线圈表面覆盖纳米晶屏蔽层，这种材料像"防弹衣"一样阻止电磁泄漏，将能量损耗控制在Qi标准允许的15%以内。
芯片级的技术突围
西安半导体功率器件测试应用中心的实验室分析揭示，苹果采用了定制化双芯片架构：一颗负责功率调制的MCU控制器，另一颗是集成度高达97%的无线发射芯片。前者如同"交通指挥员"，以1000次/秒的频率动态调整输出功率；后者则像"能量翻译官"，将电能转化为特定频率的电磁波。测试数据显示，这套方案在15W峰值功率下仍能保持82%的转换效率，比主流Qi方案高出7个百分点。特别之处在于芯片内置的温度补偿算法，当检测到金属异物时，能在0.3秒内将功率骤降至1W以下，这个反应速度比行业平均标准快3倍。
第三方厂商的破局困境
目前苹果未开放MagSafe模组授权，导致第三方厂商面临"既要马儿跑又要马儿不吃草"的难题。传统Qi线圈厂商若想兼容MagSafe，必须重新设计电磁兼容方案——就像用普通音箱播放杜比音效，硬件层面就存在代差。部分厂商尝试通过"磁铁外挂"的方式模拟吸附效果，但测试表明这类方案会导致充电效率下降40%，且存在磁铁移位风险。更棘手的是苹果的加密握手协议，每次充电前需要验证芯片ID，这个过程如同"电子指纹锁"，目前尚未有可靠破解方案。
未来演进的技术风向
从拆解中可以看到，苹果在散热设计上预留了升级空间——线圈基板留有未启用的导热硅脂填充槽，暗示未来可能支持更高功率。业内专家推测，下一代设计或将引入石墨烯散热膜，这种材料像"液态金属"般快速导热的特性，可支持20W以上的无线快充。另一个值得关注的趋势是磁吸阵列的智能化，通过动态调节磁铁磁力强度，实现"自适应吸附"效果，这在车载充电场景下有巨大应用潜力。
这次拆解如同打开了一个微型科技黑匣子，展现出现代消费电子设计中精密机械与半导体技术的完美融合。当用户"咔嗒"一声将手机吸附到充电器上时，背后是16块磁铁0.01毫米级的定位精度与芯片纳秒级的响应速度共同作用的结果。这种看不见的技术交响，或许正是苹果生态护城河最坚实的组成部分。
