IP6822无线充电电路图

在当今智能设备普及的时代，无线充电技术逐渐从高端附加功能转变为用户体验的基础需求。作为这一领域的核心技术载体，IP6822无线充电芯片凭借其高度集成化与智能化设计，正在重塑电子产品的充电体验。本文将从技术原理、应用场景及行业价值三个维度，解析这款芯片背后的创新逻辑。

一、技术解析：芯片如何“听懂”设备需求

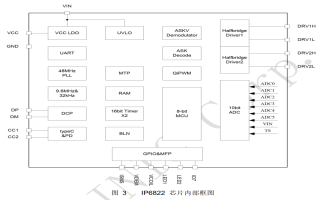

IP6822的核心优势在于将传统无线充电系统中分散的模块集成到单一芯片内。例如，其内置的H桥驱动模块相当于电路的“心脏”，通过精准控制电流方向与强度，将电能转化为磁场能量。而ASK通讯解调模块则扮演着“翻译官”角色，实时解析接收端设备（如手机）发送的充电需求信号，确保不同品牌设备都能适配充电功率。

这种集成化设计带来的直接效益是电路板面积节省约40%，QFN16封装（3mm*3mm）的微型化尺寸，让芯片可轻松嵌入智能手表表带或蓝牙耳机充电仓这类毫米级空间，如同在邮票大小的画布上完成精密电路布局。内置的8位MCU微控制器更赋予芯片“自主学习”能力，工程师可通过软件自定义异物检测灵敏度、充电指示灯逻辑等参数，使同一硬件平台适应不同产品形态需求。

二、电路设计：从能量传输到安全防护的闭环

典型的IP6822应用电路由三大功能单元构成：能量转换系统、通讯反馈系统、安全监测系统。在能量传输环节，芯片通过H桥拓扑结构驱动线圈，其工作频率自动匹配接收端设备，就像音乐会指挥家根据乐器特性调整演奏节奏。当手机放置在充电板上时，ASK解调模块会以每秒数百次的频率与设备“对话”，动态调整输出功率，避免能量浪费。

安全防护机制的设计尤为精妙。芯片集成的异物检测功能（FOD）通过磁场畸变监测，可识别硬币、钥匙等金属异物，灵敏度调节范围达到0.1-1.0W，相当于在充电区域布设了隐形的安检门。温度监控模块则像贴身保镖，当线圈温度超过预设阈值时，芯片会在0.1秒内切断供电，这种响应速度比人类眨眼快5倍。

三、应用场景：从消费电子到医疗设备的跨界渗透

在智能手机领域，IP6822支持最高15W的无线快充，配合其兼容的PD3.0/QC4.0适配器协议，可为iPhone X等主流机型提供媲美有线充电的效率。更值得注意的是，该芯片正突破消费电子边界：在医疗设备中，其无接触充电特性避免了插拔接口导致的细菌滋生风险；在工业传感器场景，稳定的能量传输解决了布线难题，如同为设备搭建隐形的能量高速公路。

四、行业启示：芯片设计哲学的革命性转变

IP6822的出现标志着无线充电技术从“功能实现”向“体验优化”的跃迁。其模块化设计思维将传统需要十余个分立元件的系统浓缩为单芯片解决方案，这种设计哲学如同将交响乐团浓缩进智能音箱，既降低了厂商的开发门槛，又提升了终端产品的可靠性。

该芯片支持固件在线升级的特性，更预示着硬件产品向“可进化设备”转型的趋势。制造商无需改动硬件即可通过软件更新支持新的充电协议，这种“硬件即服务”模式，将产品生命周期延长了2-3个迭代周期。

在技术迭代加速的今天，IP6822的创新实践揭示了一个行业真理：优秀的芯片设计不仅是电路的精妙组合，更是对用户需求的深刻洞察。当充电过程变得无感却高效，当安全防护隐于无形却可靠，技术的最高境界或许就是让复杂归于简单，让科技真正服务于人。
