NU1680典型电路设计

在无线充电技术日新月异的今天，NU1680芯片以其独特的优势脱颖而出，成为众多消费电子产品实现高效、便捷无线充电的首选方案。今天，我们将深入剖析NU1680的典型电路设计，探索其背后的技术奥秘与应用价值。

一、极简设计，高效集成

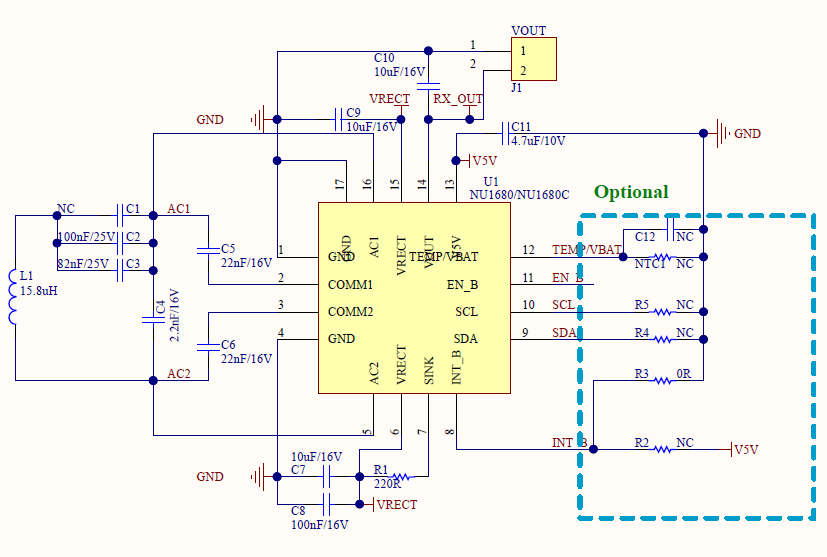

NU1680无线功率接收芯片，以其极简的电路设计解决方案著称。仅需1个线圈、1片NU1680芯片及12颗外围器件，即可构建出完整的无线充电接收系统。这种高度集成的设计，不仅简化了电路结构，降低了物料成本，还大大提高了系统的可靠性和生产效率。想象一下，这就像是搭建一座精巧的桥梁，只需几块关键的砖石，就能稳固地连接两岸，让电流无缝穿梭。

二、小尺寸封装，灵活应用

NU1680芯片采用16脚QFN封装，尺寸仅为3.0mmx3.0mm，脚间距0.5mm，小巧玲珑，易于集成到各种小型化设备中。无论是TWS蓝牙耳机充电仓、电动牙刷、电子烟，还是宠物饮水机滴水泵等消费类产品，都能轻松融入NU1680的无线充电解决方案，为产品增添无线充电的便捷体验。这就好比是一位隐形的魔术师，在狭小的空间内施展魔法，让电力无声无息地传递。

三、支持5W BPP，符合Qi标准

作为一款专业的无线功率接收芯片，NU1680支持5W BPP（Baseline Power Profile）无线充电标准，且完全符合无线充行业WPC联盟的Qi标准。这意味着，搭载NU1680芯片的设备，能够与市面上大多数符合Qi标准的无线充电器兼容，为用户提供广泛而便捷的充电选择。就像是一位遵守交通规则的驾驶员，无论在哪个路口，都能顺畅通行。

四、无固件烧入，节省资源

值得一提的是，NU1680芯片在设计上摒弃了传统的固件烧入环节，这一创新举措极大地节省了研发和生产时间与资源。开发人员无需再为繁琐的固件编程而烦恼，可以更加专注于产品的功能优化与性能提升。这就像是省略了复杂的注册流程，直接进入主题，让用户体验更加流畅。

五、去除自举电容，降低成本

为了进一步降低生产成本，NU1680芯片在设计上巧妙地去除了同步整流桥上的自举电容。这一改动不仅简化了电路结构，还减少了元件数量，从而降低了整体成本。这就像是去掉了多余的装饰，让产品更加简洁实用，性价比更高。

六、丰富示例代码，加速开发

对于开发人员而言，NU1680芯片提供的示例代码无疑是一份宝贵的财富。这些示例代码涵盖了控制LED灯、读取温度传感器、实现触摸屏操作等多种典型应用场景，通过实际运行这些代码，开发人员可以更加直观地理解NU1680芯片的功能和使用方法，从而加快产品开发的进度。这就像是一本实用的教程，为开发者指明了前进的方向，让他们在编程的道路上少走弯路。

七、可配置FOD参数，增强安全性

NU1680芯片还具备I.C功能，允许用户通过配置FOD（异物检测）等寄存器参数，来增强无线充电过程中的安全性。这一功能就像是一道防线，能够及时检测并处理充电区域中的异物，避免潜在的安全隐患，让用户使用更加安心。

八、广泛应用场景，赋能未来

从TWS蓝牙耳机充电仓到电动牙刷，从电子烟到宠物饮水机滴水泵，NU1680芯片以其卓越的性能和广泛的应用场景，正逐步改变着我们的生活方式。它就像是一股无形的力量，悄悄地渗透到我们日常生活的方方面面，让无线充电变得更加便捷、高效、安全。

NU1680典型电路以其极简的设计、高效的集成、广泛的兼容性以及丰富的开发资源，正成为无线充电领域的一颗璀璨明星。随着技术的不断进步和市场的日益扩大，我们有理由相信，NU1680芯片将在未来发挥更加重要的作用，为我们的生活带来更多便利与惊喜。
