IP5306芯片应用案例一澳德鸿车载磁吸无线充移动电源F3
编辑:诺芯盛科技 浏览:0 次 日期:2022-04-24
英集芯IP5306芯片应用案例之澳德鸿车载磁吸无线充移动电源F3
澳德鸿近期推出一款移动电源无线充二合一车载支架,此产品集移动电源、无线充电及苹果磁吸功能,可当成便捷式移动电源使用,也能作为车载支架,而且还能跟苹果12手机磁吸配套无线充电使用,真实是多功能多用途的一款好产品。
澳德鸿是一家专业电子SMT加工厂家,不但为客户提供SMT来料加工,同时亦推出自有品牌移动电源、无线充电器等消费类电子产品。

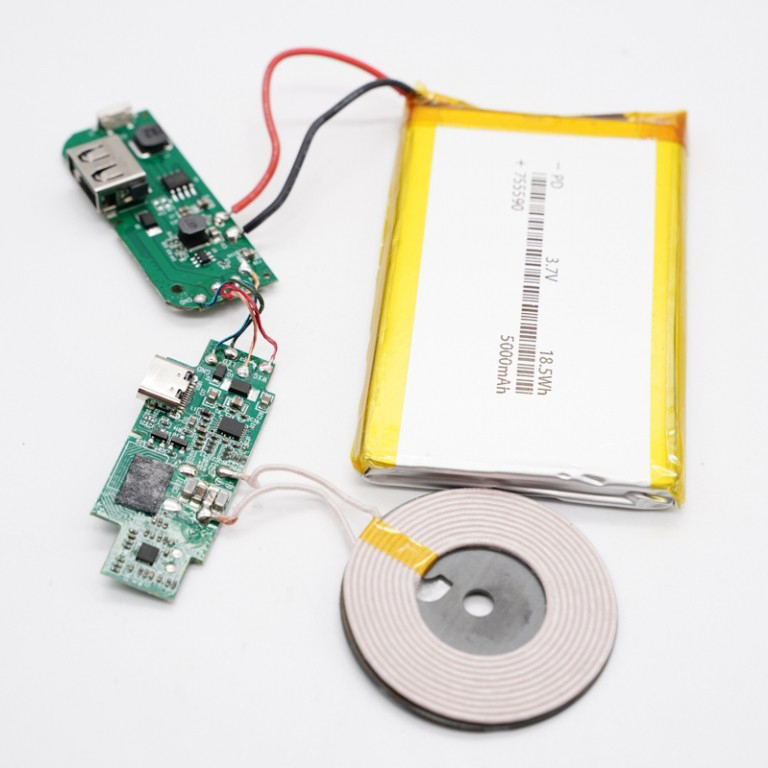

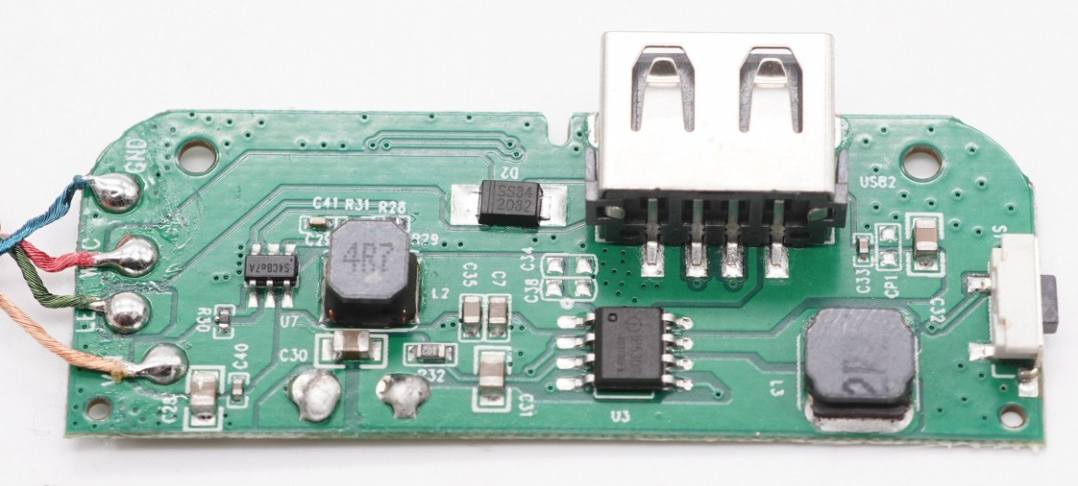

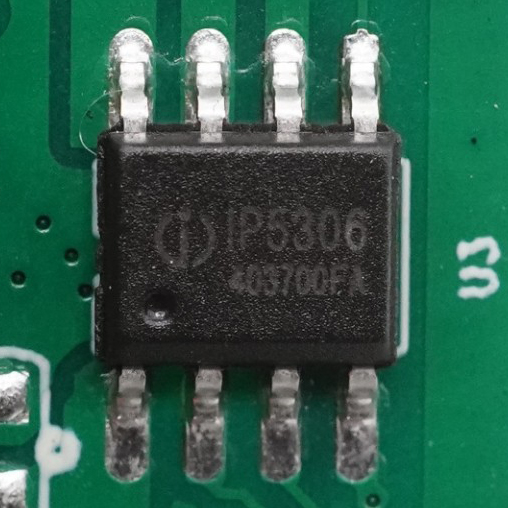

通过拆解,可以看到,此产品电路板由二块小板组成,其中一块为移动电源部分,移动电源主控芯片,丝印为IP5306,此芯片是由英集芯推出的一款5V2A移动电源SoC,其输入为5V2.1A;输出可达5V2.4A。在2A移动电源的市占率达到30%以上,是一款成熟稳定的移动电源解决方案。
英集芯IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC,为移动电源提供完整的电源解决方案。
英集芯IP5306特性:
(一)同步开关充放电
(1)2.4A同步升压转换,2.1A同步开关充电
(2)升压效率高达92%
(3)充电效率高达91%
(4)内置电源路径管理,支持边充边放
(二)充电
(1)自适应充电电流调节,自适应适配器
(2)支持4.20/4.30/4.35/4.40V电池
(三 )电量显示
(1)支持4,3,2,1 颗LED电量显示
诺芯盛科技代理分销英集芯IP5306芯片,可以提供样品及批量供货。
