无线充电技术正悄然改变着我们的日常生活，从手机、耳机到智能家居设备，摆脱线缆束缚的便捷体验已成为现代消费电子领域的标配。而这一切的背后，核心驱动力正是无线充电芯片方案的持续迭代与创新。本文将带您深入探索这一技术领域的现状与未来。
无线充电芯片：看不见的能量搬运工

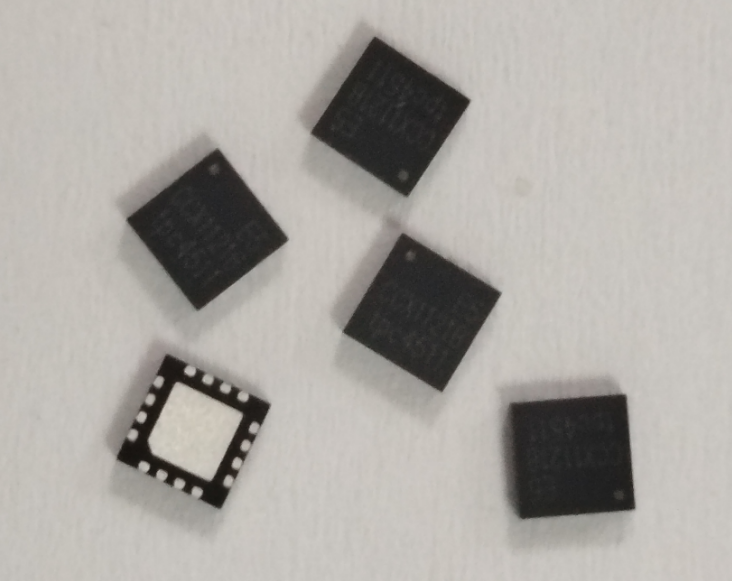

如果把无线充电比作一场“隔空传物”的魔术，那么芯片就是魔术师手中的核心道具。它通过电磁感应或磁共振原理，将电能转化为磁场能量，再在接收端重新转换为电能。目前市场上主流的方案可分为两类：高集成度的SoC芯片（系统级芯片）和MCU（微控制器）+PowerStage（智能功率全桥）的组合方案。前者如同“瑞士军刀”，将收发模块、解码电路等功能集成在单一芯片中，例如沁恒微电子的CH246芯片，仅需搭配少量软件即可支持Qi标准协议；后者则更像“模块化乐高”，通过灵活搭配实现更高功率定制，适合对性能有极致要求的场景。
主流方案对决：效率与成本的平衡艺术
当前无线充电芯片市场呈现出百花齐放的竞争格局。据行业统计，全球已有17家原厂推出45款SoC芯片方案，覆盖5W-15W功率范围，而MCU+PowerStage方案也有9家厂商的17款产品参与角逐。这种竞争直接推动了技术进步——以伏达半导体为代表的厂商，通过创新架构将充电效率提升至80%以上，相当于将传统方案中“漏掉”的20%能量重新抓回充电仓。
成本控制则是另一场暗战。SoC方案凭借集成优势，可降低30%以上的外围元件数量，特别适合智能穿戴设备等对空间敏感的产品；而分立式方案虽然BOM（物料清单）成本较高，但可通过功率升级满足车载充电等高端需求。诺芯盛科技提供的磁吸方案正是典型代表，其专为iPhone 12设计的模块巧妙利用磁铁定位，将充电对准耗时缩短到“秒级”，用户体验堪比插拔有线充电器。
技术演进：从贴身服务到远场革命
行业正在突破现有技术天花板。根据最新研究，2021年全球无线充电芯片市场规模已达数十亿美元，预计到2028年将保持稳定增长。这背后是三大趋势的推动：
效率跃迁：新一代GaN（氮化镓）材料的应用，让芯片在15W功率下的发热量降至与早期5W方案相当，手机充电时再也不用担心变身“暖手宝”；
距离解放：磁共振技术使充电距离从目前的毫米级迈向厘米级，未来书桌上的充电底座或许能同时为手机、键盘甚至台灯供电；
生态融合：Qi协议已成为行业通用语，但厂商们仍在开发多协议兼容芯片，就像能听懂多种方言的翻译官，让不同品牌设备共享同一充电板。
国产力量的突围之路
中国企业在技术竞赛中展现出惊人爆发力。锐源半导体等新兴玩家，凭借来自国际大厂的核心团队，在数字电源领域快速缩短与TI、NXP等巨头的差距。市场数据印证了这一趋势：中国地区无线充电芯片产量已占全球三分之一，且增速远超行业平均水平。这些厂商正从两个维度改写游戏规则：一方面通过定制化服务帮助客户缩短产品上市周期，另一方面以更具竞争力的价格推动无线充电技术向电动工具、医疗设备等新兴领域渗透。
站在2025年的节点回望，无线充电芯片的进化恰似一场精心设计的交响乐——SoC与分立方案各司其职，效率与成本动态平衡，而中国厂商的加入为乐章注入了新的变奏旋律。当未来某天，我们走进任意房间都能实现自动充电时，请不要忘记，这一切都始于今天这些指甲盖大小的芯片中蕴藏的无限可能。
