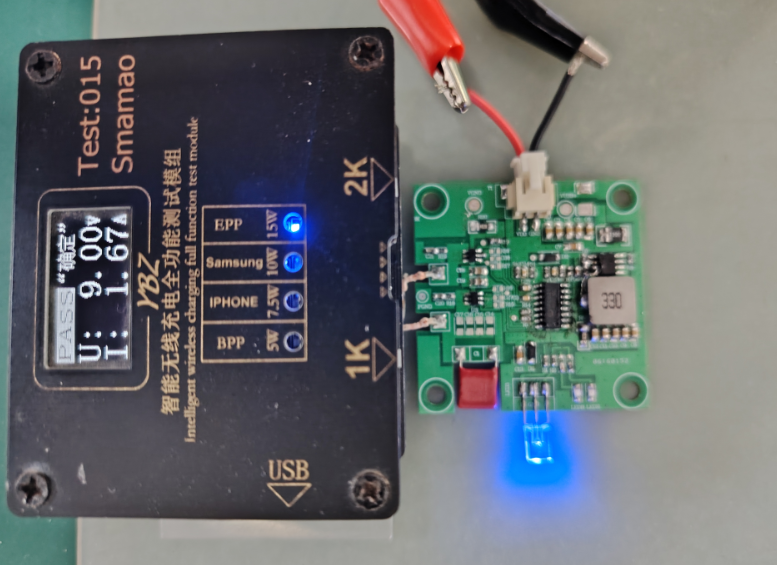

无线充电器发射端工作原理

在科技飞速发展的今天，无线充电技术已逐渐融入我们的日常生活。它摆脱了传统充电线缆的束缚，为电子设备充电带来了极大便利。而无线充电器发射端作为整个无线充电系统的关键部分，其工作原理涉及多个复杂环节与先进技术。

## 一、基本原理：电磁感应与电磁场的构建

无线充电器发射端的工作原理主要基于电磁感应原理，这是实现电能无线传输的核心理论基础。当交流电通过发射端的线圈时，会在线圈周围产生一个交变磁场。这个磁场就像是一个无形的“能量桥梁”，能够跨越一定的空间距离，将能量从发射端传递到接收端。

具体来说，发射端首先将输入的电能（通常是交流电）进行一系列处理，将其转换为适合产生交变磁场的高频交流电。这一转换过程需要借助电源管理模块，它可以对输入电压进行调节、整流和滤波等操作，确保输出的电流稳定且符合要求。例如，常见的手机无线充电器发射端会将家用的交流电（如 220V，50Hz）转换为高频交流电（通常在几百千赫兹到几兆赫兹之间），以满足产生足够强度交变磁场的需要。

高频交流电通过发射线圈时，根据安培定律，会在线圈周围空间激发出交变磁场。这个磁场的强度和方向随着交流电的变化而不断变化，形成一个动态的电磁场环境。发射线圈的设计至关重要，其匝数、形状和绕制方式等因素都会影响磁场的分布和强度。一般来说，匝数越多、线圈面积越大，产生的磁场相对较强，但同时也会增加线圈的电阻和感抗，需要在设计时综合考虑各种因素以达到最佳效果。

## 二、关键技术：振荡电路与功率传输

1. **振荡电路的作用**

为了产生高频交流电，发射端内部通常包含振荡电路。振荡电路由晶体管、电容、电感等元件组成，它能够将直流电转换为特定频率的高频交流电。这个频率的选择非常关键，因为不同的无线充电标准（如 Qi 标准）规定了特定的频率范围，以保证发射端和接收端之间的兼容性和高效能量传输。例如，Qi 无线充电标准通常采用 110 - 205kHz 的频率范围。

振荡电路的工作原理基于电子元件的充放电特性和反馈机制。晶体管作为开关元件，在控制信号的作用下交替导通和截止，使电容不断充放电，从而在电路中形成振荡电流。通过调整电容、电感的值以及反馈网络的参数，可以精确控制振荡频率和输出波形，使其满足无线充电的要求。

2. **功率传输与匹配**

发射端不仅要产生交变磁场，还需要将足够的功率传递给接收端，以实现有效的充电。在功率传输过程中，需要注意发射端和接收端之间的阻抗匹配。如果两者的阻抗不匹配，会导致能量反射，降低充电效率。因此，发射端通常会配备阻抗匹配网络，通过调整电路的参数，使发射端的输出阻抗与接收端的输入阻抗尽可能接近，从而提高能量传输效率。

此外，发射端还会根据接收端的反馈信息，动态调整输出功率。例如，当接收端电池电量接近充满时，发射端会降低输出功率，以防止过充；而当接收端与发射端之间的距离发生变化或受到外界干扰时，发射端也会相应地调整功率，以保证充电的稳定性和安全性。

## 三、安全机制：保护装置与智能控制

1. **过热保护**

在无线充电过程中，发射端的电子元件会消耗一定的电能，并转化为热量。如果热量不能及时散发出去，会导致元件温度过高，影响其性能和寿命，甚至可能引发安全事故。因此，发射端通常会设置过热保护装置。当温度传感器检测到温度超过设定阈值时，过热保护装置会自动切断电路，停止充电，直到温度降低到安全范围后才恢复充电。

2. **过流保护**

过流保护是为了防止发射端在异常情况下输出过大的电流，损坏接收端或自身电路。当电流传感器检测到输出电流超过额定值时，过流保护电路会迅速动作，限制电流的增加或直接切断电路。过流保护可以通过在电路中串联保险丝、可控硅等元件来实现，确保在发生短路、过载等故障时能够及时保护设备安全。

3. **异物检测**

为了避免金属异物误放在发射端和接收端之间，导致过度发热或其他安全问题，无线充电器发射端还具备异物检测功能。异物检测通常通过在发射线圈上感应电压或电流的变化来实现。当有金属异物放置在充电区域时，它会改变磁场的分布，从而导致发射线圈上的感应电压或电流发生变化。发射端的异物检测电路会监测到这种变化，并及时发出警报或停止充电，以保障用户和设备的安全。

4. **智能控制与通信**

现代无线充电器发射端往往还具备智能控制和通信功能。它可以通过与接收端的通信协议进行数据交换，获取接收端的状态信息（如电池电量、温度、充电速度等），并根据这些信息调整充电参数。同时，发射端还可以与外部设备（如智能手机、平板电脑等）进行连接，实现远程控制和监控。例如，用户可以通过手机应用程序查看无线充电器的工作状态、设置充电参数等，提高了使用的便捷性和灵活性。

综上所述，无线充电器发射端通过巧妙地运用电磁感应原理、先进的振荡电路技术、严格的安全机制以及智能控制与通信功能，实现了电能的高效、安全无线传输。随着科技的不断进步，无线充电技术将继续发展和完善，为我们的生活带来更多的便利和创新。
