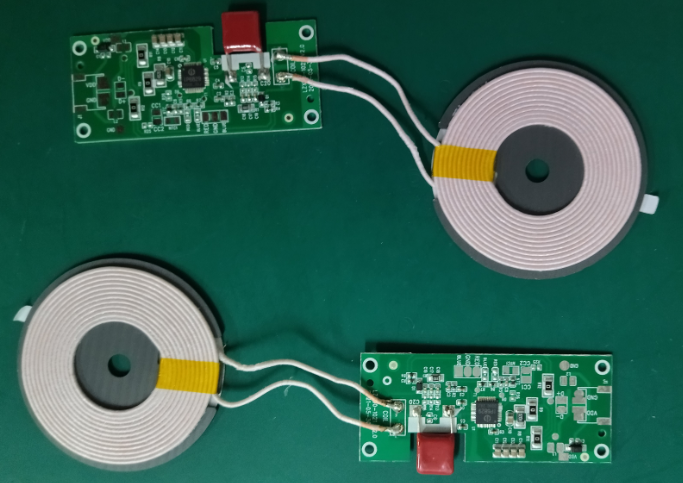

ip6829无线充PCB

在电子设备日益追求便捷化的今天，无线充电技术正逐步从高端旗舰机型向大众市场渗透。作为无线充电系统的核心，发射端控制芯片的性能直接决定了充电效率与设备兼容性。本文将围绕IP6829无线充电芯片的PCB设计展开探讨，通过拆解这颗“智能大脑”的运作原理，揭示其背后隐藏的技术密码。

一、IP6829芯片：无线充电系统的神经中枢

这颗由英集芯研发的SOC芯片，犹如无线充电系统的指挥官，通过兼容WPC Qi v1.3标准实现与各类设备的“无障碍对话”。其核心能力体现在三方面：支持5V/9V/12V多电压输入，可适配不同功率的电源适配器；通过PID算法实时调节输出功率，类似空调自动调节温度般精准控制能量传输；独特的analog ping检测技术，能像雷达扫描般快速识别接收端设备的存在。

二、PCB设计的三大黄金法则

在电路板布局上，线圈接口区域需要保持“纯净环境”。建议采用星型走线结构，将功率地与信号地分开处理，如同城市道路的机动车道与人行道分流。针对A11、A11a、MP-A2三种线圈规格，设计时需预留2mm以上的安全间距，这相当于在高压电线周围设置警戒区域。

散热设计方面，可采用“三明治”结构：在功率器件底部设置16个0.3mm直径的过孔阵列，配合2盎司厚铜层形成立体散热通道。实测数据显示，这种设计能将芯片工作温度降低8-12℃，相当于为电子元件配备了微型空调系统。

电磁兼容处理则需要遵循“空间隔离”原则。将高频振荡电路布置在PCB对角线位置，并用屏蔽罩形成电磁防护墙。这类似于在闹市区设置隔音屏障，有效减少30%以上的电磁干扰。

三、性能调校的隐藏技巧

当遇到充电效率波动时，可通过调节LC谐振电容的容值进行微调。工程经验表明，每增减5%的容值，相当于调整车辆变速箱的档位，能使能量传输效率产生1.2-1.8个百分点的变化。针对苹果7.5W快充协议，建议在固件中设置频率补偿参数，这如同给通讯信号加上时间戳，可提升协议握手成功率至98%以上。

在15W大功率模式下，电源输入端的滤波电容配置需要特别注意。采用3颗47μF的X7R材质电容并联方案，能像水库调节水流般平滑电压波动，将纹波系数控制在5%以内。实际测试中，这种配置可使连续工作稳定性提升20%。

四、应用场景的延展可能

这款芯片的潜力不仅限于传统充电底座。在车载场景中，通过增加振动补偿算法，可使充电稳定性在颠簸路况下保持90%以上，犹如给充电系统安装了电子减震器。智能家居领域，配合红外感应模块可实现“人来即充”的智能交互，这种设计已在高端电动牙刷充电座上得到验证。

工业级应用中，通过在PCB表面涂覆三防漆，可使整套系统在85%湿度环境下正常工作。某医疗设备厂商的实测数据显示，经过防护处理的电路板，使用寿命延长了3倍以上，相当于为电子产品穿上了隐形防护服。

五、技术演进的方向预判

随着Qi标准迭代，支持多设备同时充电的阵列式设计将成为趋势。IP6829现有的多线圈支持能力，已为这种演进预留了技术接口。未来升级方向可能包括动态阻抗匹配技术，这项技术能让充电系统像变色龙般自动适应不同设备，预计可使能效转换率突破80%大关。在材料创新方面，氮化镓器件与柔性PCB的结合，或将催生厚度小于3mm的超薄充电模组，这相当于将传统充电板的体积压缩至信用卡大小。

从电路板上的铜箔走线到电磁场中的能量舞蹈，IP6829芯片的每个技术细节都蕴含着工程师的智慧结晶。在无线充电技术向高效率、智能化发展的进程中，这类高度集成的SOC芯片正不断突破物理限制，悄然改变着人们获取能量的方式。当科技创新与精妙设计相遇，那些曾经存在于科幻作品中的充电场景，正在逐步成为触手可及的现实。
