无线充接收端怎么给锂电池充电



把设备往充电板上一放,屏幕亮起“正在充电”。这一瞬间看起来像“隔空取电”,但对锂电池来说,它收到的从来不是“魔法”,而是一条被精心驯服过的能量通道:从交变磁场里把能量接回来,整流成直流,再被稳稳当当地喂进电池。

真正让这条通道变得更小、更稳、更不烫手的关键之一,是接收端的“芯片集成趋势”——从一堆分立元件,逐步走向高度集成的专用接收芯片,甚至SoC化的系统整合。

这篇就用一个清晰的视角,把“无线充接收端怎么给锂电池充电”讲透:它到底做了哪些事?为什么一定要通信协商?芯片为什么越来越“管得多”?


先把路径讲明白:能量是怎么到锂电池里的

无线充电接收端通常被集成在设备内部(手机、耳机、手表等)。它的核心任务只有一句话:

把发射端“送过来”的电磁能,转换成锂电池需要的直流电,并按正确的充电策略安全送进去。

按链路拆开看,大致就是:

  • 发射端线圈通入高频交流电,产生变化的磁场

  • 接收端线圈进入磁场后,依据法拉第电磁感应定律产生感应交流电

  • 整流电路把交流电变成直流电

  • 功率调节/电源管理电路稳压、控流,并配合协议通信协商功率

  • 最终按恒流、恒压等策略给电池充电,同时做过压、过流、过温保护

这条链路里,任何一个环节“粗糙”,都会直接变成三件事:效率下滑、发热上升、体验不稳。


分立时代:一套无线充接收端像一条“长电路”

早期或一些低集成方案里,无线充接收端往往更接近“模块拼装”:

  • 一块接收线圈负责把磁场“变成电”

  • 一组二极管(或其他方案)负责整流

  • 再加稳压、滤波电容、保护电路

  • 充电管理策略由不同器件协同完成,甚至需要更复杂的外围设计

这种方式的直观问题是:器件多、路径长、损耗分散。

而无线充电本身就很敏感——效率是关键指标,通常在70%–90%+之间波动,线圈和整流器的损耗对整体效率影响很大。只要整流不够高效、稳压策略不够精细、控制不够及时,热就会先出来,体验也会跟着摇摆。


集成趋势为什么一定会发生:因为无线充不只是“供电”,还是“协商”

很多人理解无线充,停留在“接收端把电拿过来给电池就行”。但现实是:无线充的稳定,靠的是“通信与控制”。

在遵循Qi等标准的系统里,接收端不是沉默地吃电,而是要持续表达“我需要多少”“我现在什么状态”“我是否异常”。

这里有个很关键但常被忽略的细节:接收端通过“负载调制”来发信。

  • 接收端微调自身电路负载

  • 这种变化会反作用到发射端线圈的电流/电压

  • 发射端检测并解调这种变化,读出数字信号

  • 双方完成握手、身份验证、功率协商、故障报告等

也就是说,无线充电接收端天然带着“通信属性”。它既要把能量变成电,又要在能量通道里夹带信息,实时协商功率,保证安全和效率。

而“能量 + 通信 + 控制”的耦合越强,越需要集成化来减少误差、延迟与损耗。

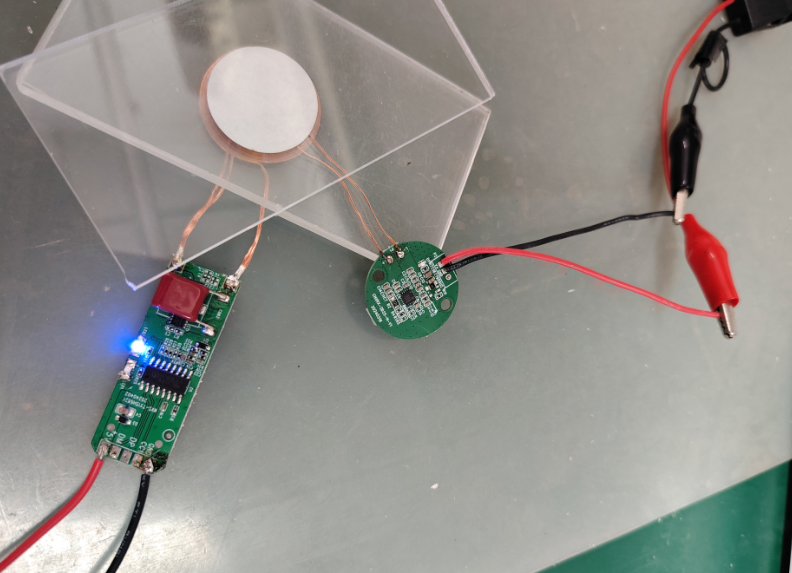

无线充接收端怎么给锂电池充电


从“整流芯片”到“专用接收芯片”:集成化在整合哪些环节?

现代无线充电接收端常见的方向,是用高度集成的专用接收芯片,把原先多个模块折叠进一个核心里。材料里也明确提到:现代接收端通常把整流、通信、控制等功能集成到一颗专用芯片中,从而简化设计、提高效率和可靠性。

把它拆成能力清单,大致包括:

1)整流更高效

传统二极管整流会带来明显损耗,材料里提到也会使用“更高效的同步整流芯片”。整流效率上来,等价于:同样的输入磁场,能输出更多直流电,发热自然更可控。

2)稳压与电源管理更精细

无线接收线圈输出不是“恒定漂亮的电源”,它受到耦合、摆放、距离等影响。功率调节/电源管理电路的任务就是把这种“波动的输入”,处理成电池喜欢的“稳定输出”。

3)通信链路更稳定

调制与解调能力使接收端能解析发射端通过电磁场强度变化(频率偏移或幅度调制)传来的信号,也能更可靠地把自身状态通过负载调制送回去。

4)保护更集中、更快速

过压、过流、过温保护集中到芯片体系内,意味着响应更及时、策略更一致。材料也提到:异物检测通常由发射端完成,但接收端也可能参与通信或触发保护——要做到这点,集成化更顺手。

当这些能力合在一起时,接收端就不再是“把电整流出来就行”的角色,而是“闭环系统”的一部分:边收能量、边沟通、边调节、边保护。


SoC化的方向:把“无线接收”做成可复用的系统能力

所谓从分立到SoC的演进,本质是把无线充这件事从“电路实现”变成“系统能力”。

材料里提到小型化、集成化是趋势,并强调接收端线圈与PCB设计要与设备内部空间完美契合。这里面其实暗含两个推力:

  • 设备内部空间越来越紧:留给线圈的厚度、给PCB的面积都在被压缩

  • 用户对体验越来越苛刻:同样是无线充,谁更不烫、谁更稳、谁更兼容,谁就赢

SoC化的价值不止在于省元件,更在于:

  • 设计更标准化:同一套芯片平台可以适配不同产品线

  • 调试更可控:通信、整流、控制在同一体系里,参数一致性更强

  • 可靠性更高:器件间“组合误差”更少

材料中也提到了一些常见芯片制造商(如易冲无线、伏达半导体、IDT〔已被瑞萨收购〕、NXP等),这也侧面说明:专用芯片生态越成熟,集成化越会成为默认选项。


线圈与摆放:集成化之外,体验还被“几何结构”支配

很多人以为无线充的瓶颈在芯片,实际上线圈同样决定体验。

接收线圈通常是扁平的、多股细导线绕制的线圈盘。它在交变磁场里“切割磁感线”产生感应电压。耦合一旦变差,能量就变成损耗,损耗就变成热。

为了让“随手一放也能充”,材料里提到多线圈技术:部分高端接收端采用多个线圈阵列(交叉/同心的双线圈或三线圈),增大有效接收面积,减少摆放位置限制。

这也是为什么你会发现:同样是无线充,某些设备容错更高、摆放更随意——它不一定只是协议厉害,可能是线圈结构与控制策略配合得更好。


效率与发热:无线充接收端永远在做“平衡题”

材料给出的效率范围是70%–90%+,并强调接收端设计(尤其线圈和整流器损耗)影响重大。再结合无线充的系统特性,很容易得出一个朴素结论:

无线充的热,往往不是“某个点坏了”,而是“系统平衡没做好”。

  • 线圈耦合差一点,整流损耗就更明显

  • 整流效率低一点,稳压就要更吃力

  • 稳压更吃力,温升就更高

  • 温度一高,保护策略介入,功率下调,用户体感就是“越充越慢”

所以,芯片集成趋势并不只是“更先进”,而是为了让这套平衡做得更细、更快、更可控:通过更高效的整流、更统一的电源管理、更稳定的通信协商,把能量损耗从“无序发热”变成“可管理的损耗”。


最后:无线充接收端,其实是把“不可控”变成“可控”

如果你把无线充理解成“没有线的充电”,那关注点自然会停留在充电板;但如果你把它理解成“在磁场里拿电,还要跟对方不断沟通”,你就会明白接收端为何越来越像一个系统,而不是一段电路。

它把交变磁场变成直流电;把波动变成稳定;把风险变成保护;把“能不能充”变成“充得稳不稳、烫不烫、兼不兼容”。

你更关心无线充的哪一件事:效率、发热,还是“随手一放就能充”的容错?也可以留言说说你想拆哪一种设备的接收端链路,我再用同样的方式把它讲得更透。
