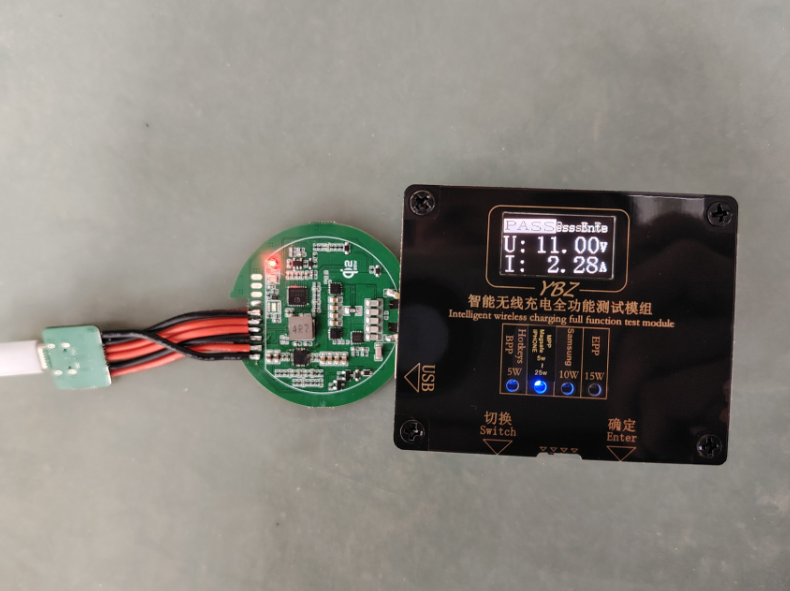

无线充电技术在当今社会的应用越来越广泛，从电动汽车到手持电子设备，再到人体医疗器械和通信领域，无一不在受益于这一技术。那么，无线充电20W发射线圈的电压与线圈位置究竟有何关系？让我们从技术角度深入探讨。

在无线充电技术中，电磁互感现象是实现电能传输的关键。通过磁场耦合的两个线圈可以完成电能的传输。其中，发射线圈和接收线圈的设计和摆放位置对传输效率有着重要影响。让我们从以下几个方面来深入探讨。

首先，发射线圈的谐振电压是一个关键参数。在实验中，我们使用了一个直径为1.1mm的多股纱包线绕制四匝的发射线圈，直径约为260mm。通有640kHz的交流电，通过并联电容完成电流谐振，谐振电压为12V。这个电压的选择是基于实验数据和理论计算的结果，确保了高效的能量传输。

为什么选择多股纱包线绕制线圈呢？这主要是为了降低发射接收圈的尺寸、减少绕制匝数，从而使得线圈的电感量都比较小，都在几十微亨左右。为了提高传输电能密度，需要使用高频交流信号进行电能传输。这里使用的是640kHz。高频电流经过导线时，由于“电流趋肤效应”，电流趋向于导线的表面。在20°左右，640kHz的高频交流电流在铜线内电流深度只有0.0825mm。因此，为了增加导线的表面积，降低电流损耗，需要使用多股的纱包线绕制线圈。

接下来，我们探讨接收线圈的位置对输出功率的影响。实验中，我们通过一个可以由单片机控制的升降台，控制接收线圈的高度。初步观察发现，随着线圈高度的增加，所产生的电压就会降低。通过MATLAB控制升降台和电子负载，可以测量每一个高度下接收线圈的输出电流-电压曲线。实验数据表明，随着高度从0.5cm增加到7.5cm，输出电压从30V左右降低到12V。输出电流从100mA增加到560mA，可以引起输出电压变化3V左右，从而计算出对应的输出内阻R0，再根据开路电压U0，可以得到此时接收线圈可能输出的最大功率。

在不同高度下，接收线圈电源内阻都在3~5欧姆左右，输出电压在很大范围内随着高度增加线性下降，由此计算出来的最大输出功率则随着高度呈现快速下降的趋势。图中还标有两条输出额定功率（15W, 20W）所对应的高度（6.3cm, 7.2cm）。将来，竞赛组委会所提供的无线发射电源功率如果有了限制，那么在上述高度内，使用该线圈都可以获得额定的功率。

通过以上分析，使用现在手边的接收线圈，采用倍压整流所获得到充电电源，在高度6cm以内，都可以获得20W的最大输出功率。在接收线圈的高度范围确定以后，究竟充电的时候接收线圈摆放在什么位置来进行充电呢？

为了回答这个问题，我们通过实验来验证。实验中，我们将接收线圈的高度固定在2厘米，通过水平移动平台移动接收线圈相对发送线圈的位置偏移，重新进行测量。实验结果表明，虽然输出电压并不是在中心对齐的时候达到最大，但是中心对齐的时候内阻偏小，所以最大功率有所提升。当接收线圈全部位于发射线圈内的时候，最大输出功率即可达到最大值，大于35W，并在该范围内保持相对恒定。因此，在车模充电的时候，只要将接收线圈放置在发射线圈范围内，并不要保持中线对齐，即可能获得最大功率。

综上所述，无线充电20W发射线圈的电压与线圈位置关系对传输效率有着重要影响。通过合理设计线圈的绕制和摆放位置，可以显著提高电能传输的效率。希望本文的探讨能够帮助读者更好地理解无线充电技术，并在实际应用中发挥更大的作用。
