n+pmos能不能做无线充电发射端

在无线充电技术快速普及的今天，一个常见的工程问题是：能否采用由N沟道和P沟道MOSFET共同构成的桥式电路（即N+PMOS结构）来打造高效、可靠的无线充电发射端？答案是肯定的，这种设计不仅是可行的，而且通过采用高度集成的专用控制芯片，可以实现性能、成本与可靠性的良好平衡。

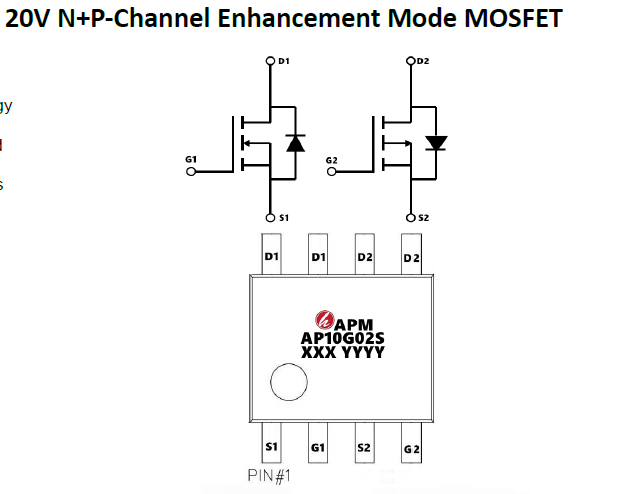

N+PMOS架构与无线充电的契合点

无线充电发射端核心的任务是通过一个由功率开关管组成的H桥电路，在控制芯片的驱动下，让电流以高频交变的形式流过发射线圈，从而产生变化的磁场。N+PMOS组合正是一种构建H桥的有效方式。相较于其他架构，这种组合方式在导通电阻、开关速度和控制逻辑上具有自身的特点。专业的控制芯片，例如英集芯的IP6821，其内部就集成了两个对称的半桥驱动模块，专门用于优化和驱动外置的N+PMOS H桥电路。这就好比为一座复杂的立交桥配备了智能交通指挥系统，芯片的驱动模块能够精确控制每一对MOSFET的“开通”与“关断”的时机和强度。

智能驱动：破解控制难题的关键

驱动能力的软件可配置性是现代控制芯片的一大优势。以IP6821为例，工程师可以通过软件配置驱动信号的强度和死区时间。驱动强度就像控制水流阀门的手劲，可大可小。在进行电磁兼容测试时，适当降低驱动能力有助于平滑电流波形，减少高频噪声辐射，从而改善EMI裕量，甚至可以节省外部用于抑制干扰的RC元件，简化电路设计并降低成本。而死区时间则像是为切换方向的车辆设置的短暂全红信号，确保同一桥臂上的上下两个MOSFET不会因开关瞬态重叠而同时导通，从根本上避免了致命的直通电流，大大提升了系统的可靠性。

精准感知与安全护航

一套优秀的无线充电系统离不开精准的感知和保护机制。IP6821采用20mΩ的低阻值电阻对H桥电流进行低侧采样，这如同在电流的“河道”上设置了一个精密的流量监测站。为了保证采样数据的准确性，相关的滤波元件需要尽可能靠近芯片放置，以抵御噪声干扰。此外，芯片还集成了空载和带载异物检测功能，能够有效识别放置在充电区域内的金属异物（如钥匙、硬币），并立即停止充电，防止因过热引发危险。结合NTC温度检测和输入过压、欠压、过流等多重保护措施，共同构筑了充电过程的安全防线。

通信协议：充电器与设备的“对话”

无线充电不仅仅是能量的单向传递，更是发射端与接收端设备之间一场持续的“数字对话”。接收设备（如手机）会通过线圈反向传递经过调制的信号，向发射端传达自身的状态和功率需求。IP6821内置的ASK解调模块负责“聆听”这些信号，它通过分别采集线圈的电压和电流来进行解调和解码。系统据此实现标准的Qi无线充电协议。同时，发射端也需要通过FSK调制“回答”接收端，向其发送设备信息，从而支持PPDE、EPP等更先进的功率协议。这就确保了充电器能够智能识别不同设备（从智能手机、平板电脑到智能手表、无线耳机），并为其提供从5W到15W乃至更高的合适功率。为了获得足够的输入电能，这类控制芯片通常还内置了丰富的快充协议，如USB PD和各类DP/DM协议，能够与电源适配器“协商”获得所需的电压（如9V或12V），为高效率无线充电提供基础。

能效与集成化设计

能效控制直接关系到充电器的待机功耗和发热水平。高性能的无线充电发射芯片在待机状态下的功耗可以低至10mA，而在睡眠模式下更是可控制在50微安以下，这显著降低了能源浪费。从整体设计趋势来看，采用集成驱动器的控制芯片搭配外置N+PMOSFET的方案，在功率等级适中的应用（例如15W以下的无线充电器）中展现出强大的吸引力。它将控制器的灵活智能与功率开关管的强劲驱动能力相结合，如同一位经验丰富的指挥官带领着一支精干的特种部队，既能执行复杂的战术（精确控制），又能承担主要的作战任务（功率输出）。这种设计在PCB空间占用（例如采用QFN40等紧凑封装）、系统成本以及开发难度上取得了很好的平衡，特别适合追求小型化、高性价比的消费电子产品。

综上所述，N+PMOS结构完全有能力打造出优秀的无线充电发射端，其成功的关键在于与专用控制芯片的协同设计。这种组合方案通过智能驱动、精准采样、安全保护和标准协议支持，为各类无线充电设备提供了稳定、高效且安全的能量传输平台，展现出广阔的应用前景。
