无线充电电路板

无线充电技术正逐渐成为现代电子设备不可或缺的一部分，而支撑这一技术的核心便是无线充电电路板。它如同无线充电系统的“大脑”和“心脏”，协调能量传输、控制电流、并确保高效稳定的充电过程。本文将深入解析无线充电电路板的组成、工作原理、设计要点以及未来发展趋势，帮助读者全面了解这一关键技术。

无线充电电路板的核心组成

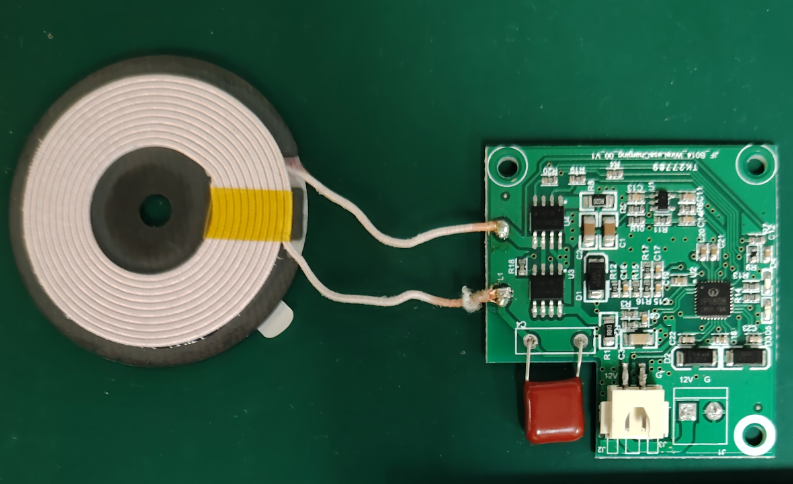

无线充电电路板主要由发射端和接收端两部分构成。发射端负责产生交变磁场，通常包括主控芯片、驱动电路、发射线圈和散热装置等组件；接收端则嵌入在手机等设备中，包含接收线圈、整流电路和电压调节模块等。

以华为无线充电器为例，其电路板设计集成了高功率主控芯片和优化的线圈布局，支持快速充电的同时，通过隔磁片减少能量损耗。物料清单（BOM）中还会详细列出电容、电阻、MOS管等元件的规格，这些元件的选型直接影响充电效率和稳定性。例如，低内阻的电容能减少发热，而高导磁率的线圈材料可提升能量传输距离。

工作原理：从磁场到电能

当前主流的无线充电技术分为电磁感应和磁场共振两种方式。电磁感应方式类似于“隔空传电”，发射线圈通入交流电后产生磁场，接收线圈在磁场中感应出电流，完成能量传输。这种方式效率高且成本低，但要求设备精准对位，位置偏移可能导致充电中断。

磁场共振则像“调频收音机”，通过调整发射端和接收端的共振频率，实现更远距离的能量传输，适合车载或工业场景。不过其电路设计更复杂，成本也更高。无论是哪种方式，电路板上的控制芯片都扮演着“交通指挥官”的角色，实时监测充电状态并调整功率输出，避免过载或过热。

散热设计：无线充电的“降温保镖”

无线充电过程中，能量损耗会转化为热量，若积聚过多，轻则降低效率，重则损坏设备。因此，散热装置成为电路板设计的关键一环。被动散热通过散热鳍片扩大表面积，像“自然风干”一样缓慢释放热量；主动散热则配备小型风扇，温度超标时自动启动，如同“急救降温”。

高端无线充电器还会采用导热硅胶或金属屏蔽层，将热量导向外壳。例如，某些车载无线充电器通过铝制外壳快速导热，避免高温影响车内其他电子设备。

材料选择与性能优化

电路板的基材和线圈材料直接影响无线充电的效率和耐用性。常见的基材如FR4环氧树脂，成本低且绝缘性好，但高频下损耗较高；高端产品可能选用聚酰亚胺（PI）或陶瓷基板，耐高温且高频性能更优。

线圈通常由铜线绕制，但铜线的纯度、线径和绕制方式都会影响磁场强度。例如，利兹线（多股细线绞合）能减少高频电流的“集肤效应”，提升传输效率。此外，隔磁片的加入可防止磁场泄漏，避免干扰周围设备。

未来趋势：更智能、更融合

随着物联网和电动汽车的普及，无线充电电路板正朝着高集成化与智能化方向发展。例如，通过加入AI芯片，电路板可自动识别设备类型并匹配最佳充电功率；氮化镓（GaN）器件的应用则能进一步缩小体积，提升能效。

另一方面，无线充电与太阳能、动能回收等技术的结合，可能催生“自供电”生态系统。例如，未来智能家居中的茶几或办公桌可能内置无线充电板，随时为设备补充电量。

从精密元件到散热设计，无线充电电路板的每一个细节都关乎用户体验。随着技术进步，这一领域将继续突破距离与效率的限制，为生活带来更多便利。
