IP6808可以做15吗

无线充电技术正逐渐成为现代电子设备的标配，而英集芯IP6808作为一款高性能的无线充电发射端控制芯片，凭借其兼容性和灵活性，成为行业内的热门选择。尤其引人注目的是，它宣称支持15W的无线充电功率，这一性能是否真实可靠？本文将深入解析IP6808的技术特性、应用场景以及实际表现。

一、IP6808的核心技术解析：从协议到功率

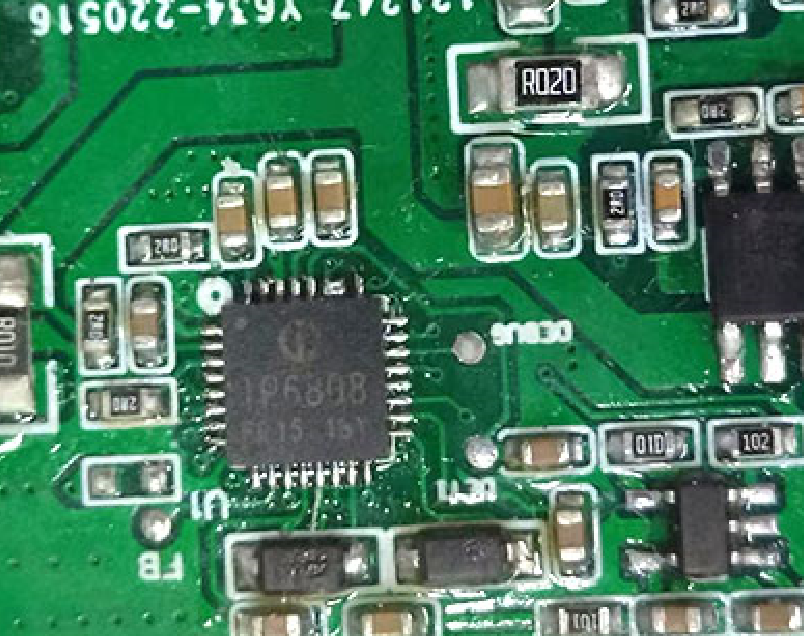

IP6808是一款系统级芯片（SoC），专为无线充电发射端设计，完全兼容WPC Qi v1.2.4标准。这一标准是目前无线充电领域的通用规范，类似于手机充电接口的“普通话”，确保不同品牌的设备能够互通有无。芯片通过模拟信号检测（analog ping）技术自动识别接收设备，就像一位细心的管家，能够准确感知到放在充电板上的手机，并与之建立通信链路，随后才开始功率传输。

在功率支持方面，IP6808的标称能力覆盖5W到15W。具体来说，它支持基础的5W充电、苹果设备的7.5W快充、三星设备的10W快充，以及最高15W的扩展模式。这种多档位设计类似于汽车的多档变速，能够根据设备需求自动切换“档位”，既保证效率，又避免能量浪费。值得注意的是，15W的实现需要满足特定条件，例如配合支持PD3.0协议的电源适配器，否则可能仅能发挥10W的性能。

二、动态功率管理：智能调节的幕后功臣

为了实现不同功率的无缝切换，IP6808搭载了动态功率调整（DPM）技术。这项功能可以理解为“电量智能分配器”，当检测到供电能力有限时（如使用5V/500mA的廉价充电器），芯片会自动降低输出功率，避免因超负荷导致系统崩溃。这种设计显著拓宽了应用场景，使得IP6808不仅适用于高端充电座，也能在车载充电器或移动电源中稳定工作。

安全性方面，IP6808集成了多重防护机制。输入过压和过流保护如同电路中的“保险丝”，能够在电压异常时及时切断供电；而FOD（异物检测）功能则像一位警惕的安检员，通过磁场变化识别出钥匙、硬币等金属杂物，防止它们因发热引发安全隐患。这些特性共同构成了15W高功率输出的安全基础。

三、15W性能的实战表现与应用局限

在实际应用中，IP6808的15W模式需要严格的环境配合。首先，接收端设备必须支持同等功率协议，目前多数手机的最高无线充电功率仍停留在10W左右，仅有少数旗舰机型能够触发15W模式。其次，散热设计成为关键挑战——高功率意味着更高的能量损耗（通常以热量形式散发），这也是为什么IP6808方案常配备NTC热敏电阻，实时监控温度并调节功率。可以想象，如果没有这种“温度传感器”，充电板可能会像过度工作的引擎一样发烫。

线圈配置也影响着性能上限。IP6808支持单线圈、双线圈甚至三线圈设计，多线圈布局类似于增加车道数量，能够提升设备放置的自由度，但每个线圈的功率分配会相应降低。因此，15W的全功率输出通常仅在单线圈模式下可实现。

四、超越参数表：用户体验的深层考量

从用户视角看，15W无线充电的实际价值需要辩证看待。相比有线快充的数十瓦功率，15W的充电速度仍显温和，完整充满一部4000mAh电池约需2小时。但其真正优势在于场景适配性——办公桌上随放随充的便利性、车载环境中免除线缆缠绕的清爽感，这些体验提升往往比纯粹的速度更有吸引力。

对于开发者而言，IP6808的高度集成化大幅降低了设计门槛。芯片内部已包含全桥驱动电路、ASK通讯解调模块等核心组件，就像提供了一套完整的“烹饪套装”，厂商只需搭配适当的“食材”（线圈、电容等外围元件）即可快速量产。这种特性使其成为跨境电商爆款无线充产品的首选方案。

五、未来展望：无线充电的进化方向

随着设备电池容量的持续增长，用户对无线充电功率的需求必将进一步提升。IP6808的15W能力虽然当前处于市场主流水平，但面对即将到来的20W甚至30W无线快充时代，芯片厂商需要进一步优化散热设计和能量转换效率。可以预见，动态功率调整、多设备同时充电等智能化功能，将成为下一代产品的竞争焦点。

在这个技术迭代的过程中，IP6808的价值不仅在于当下的15W支持，更在于其展现的高度集成与安全设计理念。正如内燃机向电动机的演进不会一蹴而就，无线充电技术也将在功率、效率、成本的三角平衡中持续进化，而IP6808无疑是这一进程中的重要里程碑。
